天辰技术交流：柴油发电机组活塞连杆组的装配方法

[文章来源：天辰] [发布日期：2017-05-16] [浏览次数：]

组主要由活塞、活塞环、活塞销及连杆等组成。它的装配是柴油发电机组装配过程中的重要环节，那么它的装配方法是什么呢？下面由天辰小编给大家详细解说下。

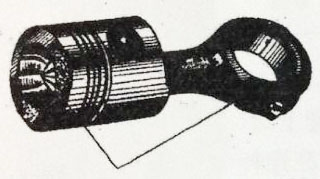

图1：直列型柴油机活塞连杆的装配方向

1、当更换连杆时，应测量同一台柴油发电机组的各连杆的重量。在基本型柴油发电机组上，连杆部件的重量允差30g（对用于标定转速>1500r/min的柴油发电机组允差为20g）。

图2：12缸V型柴油机活塞连杆的装配方向

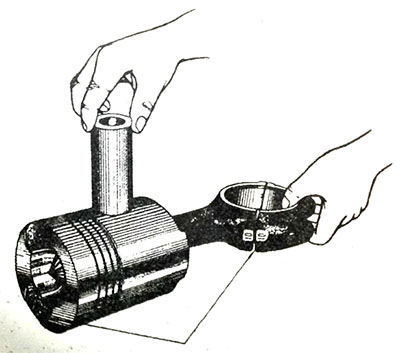

2、将组活塞放在机油中加热至100-120℃，取出活塞，及时地将外表面涂上机油的活塞销装入活塞和连杆小头孔中。此时必须注意活塞顶部气门凹坑与连杆大头切口的相对位置。4-6缸直列型柴油发电机组如图1所示；12缸V型柴油发电机组如图2所示。活塞装好后，再用尖头钳装好活塞销锁簧（如图3所示）。

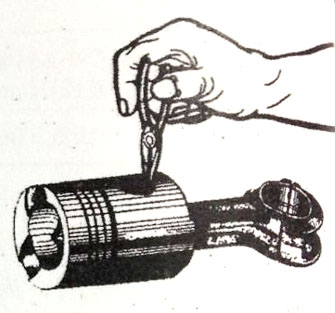

图3：活塞销锁簧的安装

3、安装活塞环，可以用铁丝环形套进行（如图4所示），活塞环扩张至正好能通过活塞顶部为宜，但不宜扩张过大，以免活塞环折断。安装螺旋撑簧油环装配部件时，先将弹簧套人环槽，再装上油环圈，使弹簧全部嵌入油环圈内圆凹槽内，并将弹簧接口置于油环圈开口的对面位置装好后各活塞环的开口应依次错开120°左右，在环槽内应无卡滞现象。

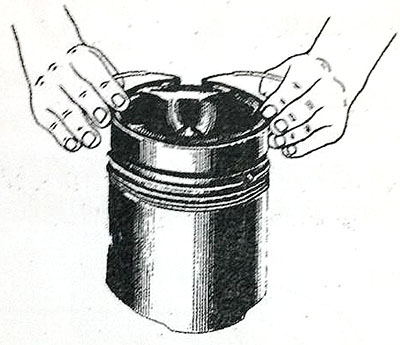

图4：活塞环的拆装

4、在发电机组活塞连杆、气缸套、曲轴等配合面处涂上足够的清洁机油，然后在气缸套上放置装活塞的专用工具，转动曲轴，把要安装活塞连杆的连杆轴颈转到上止点后70°左右，再将活塞连杆小心地装入气缸套内（如图5所示）。安装时注意连杆大头切口面（有配对记号）应朝向同一侧的机体下窗口。最后用手按下发电机组活塞，使连杆大头轴瓦内圆与连杆轴颈贴合。

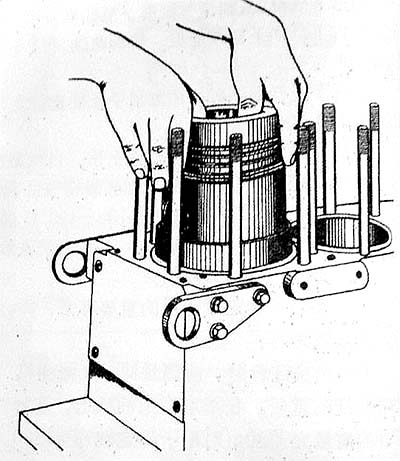

图5：活塞连杆组的安装

5、转动曲轴，将已装好活塞连杆的曲拐转到便于拧连杆螺钉的位置，装上配对的连杆盖，并用扭力扳手分两到三次均匀交替拧紧连杆螺钉直到规定的扭矩255-274N.m（26-28kgf.m）如图6所示。各缸装配完毕后，还应再检查一遍连杆螺钉是否拧紧，否则会引起严重事故。

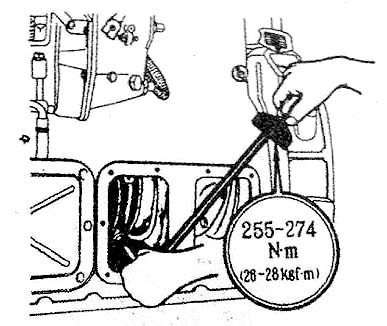

图6：连杆螺钉的拧紧

6、按图7所示的方法，用千分片测量连杆人头与曲轴连杆轴颈开档之间的配合间隙，如无间隙或曲轴转动不灵活时，则可能是装配不当或其他原因所造成，应及时检查和排除。组各缸活塞连杆组装好后，转动曲轴应灵活无阻滞现象。

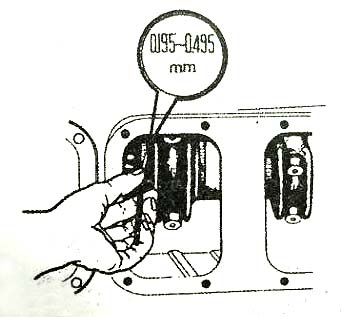

图7：连杆大头侧向间隙的测量

以上是由和大家分享的柴油发电机组活塞连杆组的装配方法，希望对大家有帮助。我公司隶属于广州天辰动力集团，是专业的发电机，柴油发电机，康明斯发电机组，沃尔沃发电机组的生产商，是国内生产发电机，柴油发电机，发电机组较早的厂家之一。我公司拥有完善的检测设备、精细的生产工艺、专业的制造技术、完善的质量管理体系、具有精湛的研发技术实力。更多关于发电机组相关技术资讯以及发电机组最新报价，欢迎拨打天辰热线：13878198542
