柴油发电机组喷油角度自动提前器的结构和工作原理

[文章来源:天辰] [发布日期:2017-05-18] [浏览次数:]
   组喷油角度自动提前器是用于转速和负荷变化较大的某些柴油机,它能自动地使喷油提前角度随柴油机转速而变化,从而保证发电机组在主要工作转速范围内获得良好的性能。下面由天辰小编给大家介绍下柴油发电机组喷油角度自动提前器的结构和工作原理。

喷油角度自动提前器

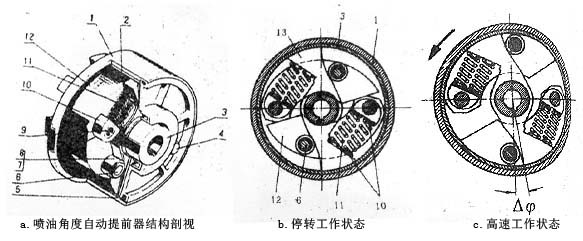

    图为喷油角度自动提前器

    1-驱动盘;2-转盘;3-从动盘;4-螺钉;5-密封圈;6-滚轮销;7-滚轮;8-滚轮套圈;9重锤销;10-弹簧座;11-弹簧;12-重锤;13-弧形块

   喷油角度自动提前器转速控制感应,籍助于来自与柴油发电机组传动轴连接的驱动盘1内的二个重锤12的离心力来调节的。

   当柴油组停转时,二个重锤在两组弹簧11的作用下使其使在最小回转半径位置,如图b所示。反之随着柴油发电机组的转速升高,重锤由于离心力克服弹簧力向外张开,此时滚轮7推动从动盘使得紧连在喷油泵凸轮轴上的从动盘部件一起旋转一个角度,如图c所示,从而达到自动改变喷油提前角度。转速越高,喷油提前角度改变量越大,其角度改变量可在0°-10°曲轴转角范围内随转速自动调节。

   以上是由广州天辰发电设备有限公司和大家分享的柴油发电机组喷油角度自动提前器的结构和工作原理,希望对各位用户有帮助。我公司是专业发电机,柴油发电机组生产厂商,在全国设有64个销售服务部,长期为用户提供技术咨询,免费调试,免费检修,免费培训服务。更多详情欢迎拨打天辰热线:13878198542
