天辰技术交流:发电机空载特性试验的操作方法

[文章来源:天辰] [发布日期:2017-06-04] [浏览次数:]

    空载特性曲线是的最基本的特性曲线,也是决定发电机参数及运行特性的重要依据之一。空载特性与其他特性相配合可以求出电压变化率△U%、纵轴同步电抗Xd,保梯电抗Xp、短路比k和负载特性等。在进行发电机空载特性试验的同时,还可以兼顾进行定子绕组匝间耐压试验、检查定子三相电压的对称性、测定定子绕组的残压。下面由天辰小编给大家分享下发电机空载特性试验的操作方法。

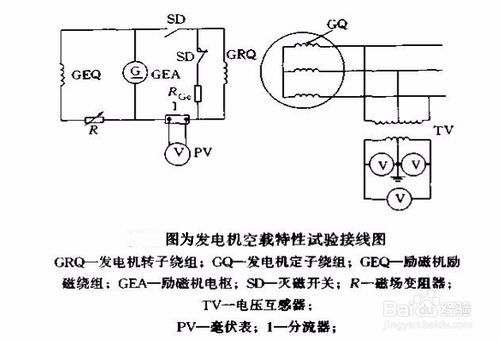

1.下图为接线图。


发电机空载特性试验接线图


    2.将自动调整励磁装置放在手动位置,退出强行励磁和强行减磁装置,将磁场变阻器R调至最大位置,将差动、过流、接地保护投入运行。



    3.将发电机升速至额定转速,且保持不变。



    4.合上灭磁开关SD,调节磁场变阻器,慢慢调节励磁电流,逐渐增加励磁电压,每增加额定电压的10% - 15%,应停留片刻,同时读取并记录各仪表的读数和转速值;定子电压的最高值应该是汽轮发电机电压升至额定电压的130%,带变压器时为110%的额定电压,水轮发电机电压升至额定电压的150%(以不超过励磁电流为限)。

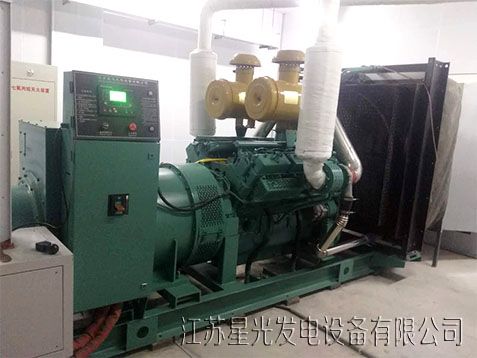

天辰发电机

    5.对有匝间绝缘的发电机结合进行匝间耐压试验时,应在最高试验电压下进行,持续时间为5min.



    6.逐渐减少励磁电流,降低定子电压,每减少额定电压的10% -15%应停留片刻,读取并记录各仪表的指示值和转速,当磁场变阻器退至电阻最大时,拉开灭磁开关。



    7.拉开灭磁开关后,保持额定转速,在定子绕组的出线处测量残余电压。



    以上是由广州天辰发电设备有限公司和大家分享的发电机空载特性试验的操作方法,希望对各位用户有帮助。我公司创始于1974年,四十余年专业发电机,组生产厂商,厂家直销,品质保证,长期为用户提供技术咨询,免费调试,免费检修,免费培训服务。咨询热线:13878198542
