柴油发电机组废气涡轮增压器的拆卸方法

[文章来源：天辰] [发布日期：2017-06-16] [浏览次数：]

以135增压柴油机为例讲述废气涡轮增压器的拆卸方法。在拆卸前可将压气机壳、中间壳及涡壳的相互位置做好标记，以便装配时安装到原始位置。拆卸过程如下：

1、分别松开压气机壳、涡壳与中间壳上的固紧件，取下两只壳体。若两只壳体与中间壳配合较紧，用橡胶或木质槌沿壳体四周轻轻敲打，取下壳体时不能使壳体在轴线方向上产生倾斜，以免碰上压气机及涡轮叶片的顶尖部分或碰到壳体相应的内侧表面。

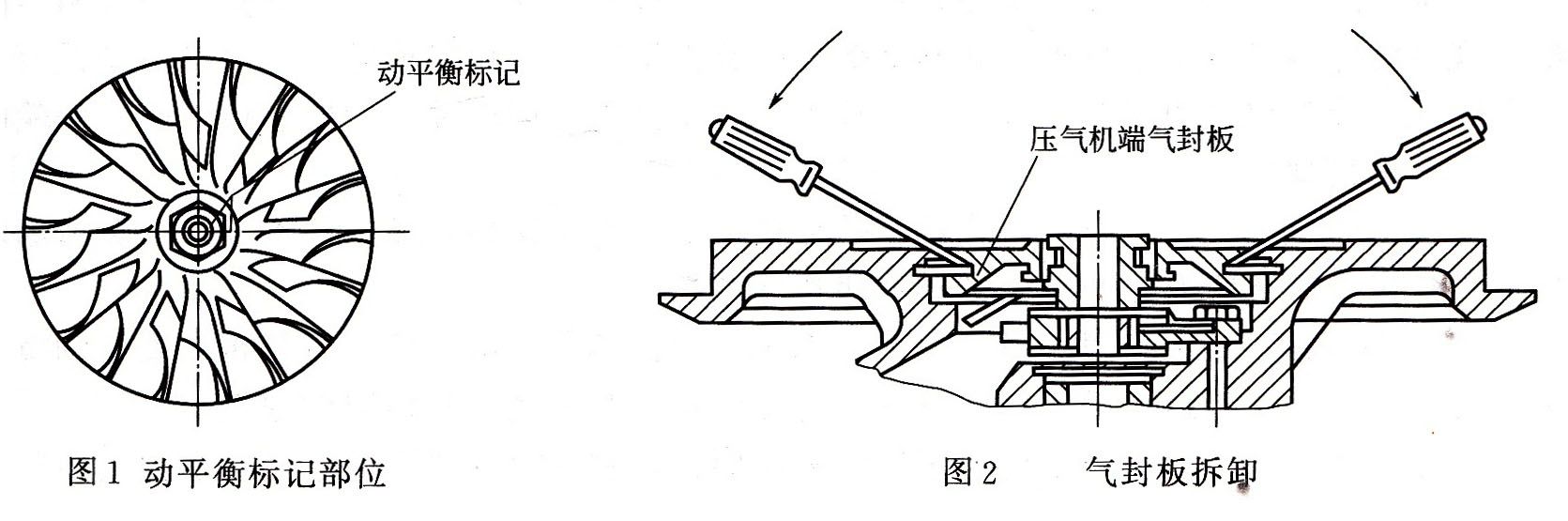

2、将转子轴和叶轮出口处六角凸台夹在虎钳上，识别或做好自锁螺母、涡轮转子轴及压气机叶轮相互位置的动平衡标记（如图1所示）。松开自锁螺母并将其拧下，将叶轮拔出。若拔不出，可将附有转子的中间壳从台虎钳上取下后倒置过来，将叶轮部分浸没在装有沸水的盆里，稍等片刻即可拔出。

3、取出压气机叶轮后，托住叶轮，把附有涡轮转子轴的中间壳从台虎钳上取下。轻轻压涡轮转子轴在压气机端的螺纹中心孔端面，取出涡轮转子轴。

4、用圆头钳取下中间壳内压气机端的孔用弹性挡圈，用两把旋具取下压气机气封板（如图2所示），并从中间壳上取出挡油板、压气机端推力片和隔圈，再从压气机端气封板中压出轴封，然后在手指上套上两个用细铁丝做成的圆环，取出轴封上的两个弹力密封环。

5、用平口旋具压平推力轴承上锁片的翻边，拧下4颗六角螺栓，然后取出推力轴承及另一推力片。

6、用尖头钳取出压气机端轴承孔中弹簧卡环，再从轴承孔中取出推力环及浮动轴承，然后仍在压气机端方向用尖头钳从轴承孔中取出该浮动轴承另一端的弹簧卡环。

7、用尖头钳取出中间壳在涡轮端轴承孔中的弹簧卡环，然后取出推力环和浮动轴承，然后在涡轮端用尖头钳取出设在浮动轴承另一端的弹簧卡环。

以上是为您介绍的柴油发电机组废气涡轮增压器的拆卸方法。我司是专业的发电机组，柴油发电机组，康明斯发电机组，组的生产商，是国内生产发电机组，柴油发电机组较早的厂家之一。更多关于发电机组的介绍/柴油发电机组的技术及报价欢迎拨打天辰热线：13878198542
