发电机组硅整流发电机晶体管电压调节器的工作原理

[文章来源:天辰] [发布日期:2017-07-17] [浏览次数:]
   硅整流发电机由带动,转速随柴油机的转速在一个很大的范围内变动。发电机的转速高,其发出的电压高;转速低,其发出的电压也低,为了保持发电机的端电压的基本稳定,必须设置电压调节器。晶体管电压调节器是应用比较广泛的硅整流发电机电压调节器,下面来讲述其工作原理。

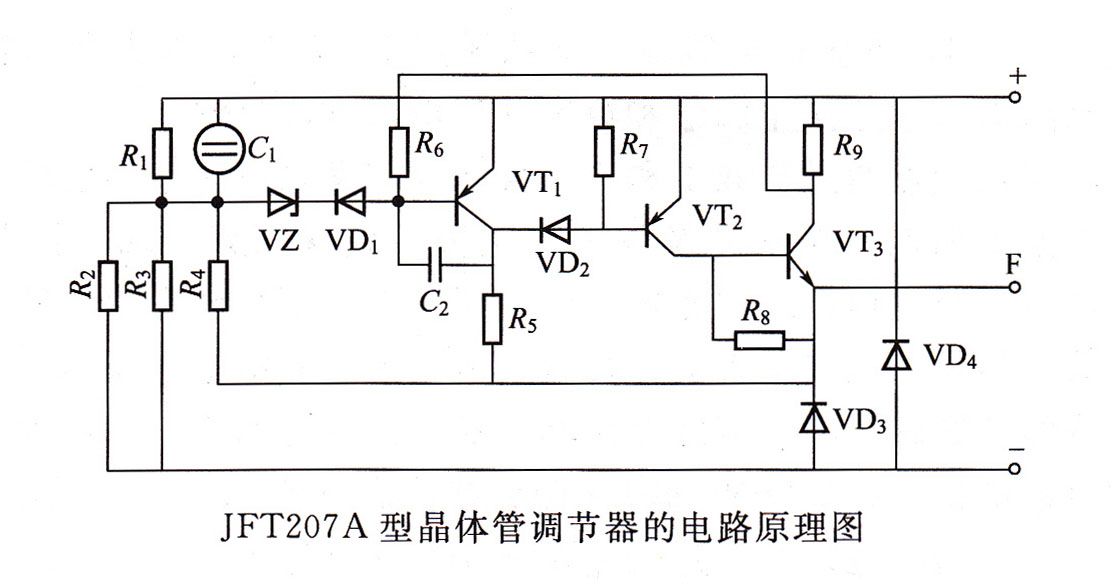

   晶体管电压调节器主要利用晶体管的开关特性,用稳压管使三极管导通和截止,即利用晶体管的开关电路来控制充电发电机的励磁电流,以达到稳定充电发电机的输出电压。下图是12V135型柴油机上使用的与JF1000N型交流发电机相匹配的JFT207A型晶体管调节器的电路原理图。其工作过程如下:

全自动发电机组硅整流器
   当发电机因转速升高,其输出电压超过规定值时,电压敏感电路中的稳压管VZ击穿,开关电路前级晶体管VT1导通而将后级以复合形成的晶体管VT2、VT3截止,隔断了作为VT3负载的发电机磁场电流,使发电机输出电压随之下降。输出电压下降又使已处于击穿状态的VZ截止,同时VT1也会因失去基极电流而截止,VT2、VT3重新导通,接通发电机的磁场电流,使发电机的输出电压再次上升。如此反复使调节器直到控制和稳定发电机输出电压的作用。线路中的其他元件分别起稳定、补偿和保护的作用,以提高调节器性能与可靠性。
CopyRight by www.jsxggx.com  13878198542
   电压调节器安装时必须垂直,其接线柱向下,以达到防滴作用。使用时应注意要与相应型号的充电发电机配合使用。接线应正确可靠,绝缘应完好,否则可能导致电压调节器烧坏。一般情况下,不要随便打开调节器盖,如有故障应由专业人员检修。
