根据常见的电缆敷设方式分为四种情况，包括：电缆直埋敷设、电缆管道敷设、电缆沟/工作井敷设和电缆桥架敷设。下面由天辰小编给大家重点介绍下10KV高压电缆工程直埋电缆敷设的设计及施工精细化标准。



一、适应范围

适用于10kV电缆工程的直埋电缆壕沟及电缆槽盒的施工。



二、主要引用标准

GB 50203 《砌体工程施工质量验收规范》

GB 50204 《混凝土结构工程施工质量验收规范》

GB 50217 《电力工程电缆设计规范》

GB 50168 《电气装置安装工程电缆线路施工及验收规范》

DL/T 5221 《城市电力电缆线路》

Q/CSG11105-2008 《南方电网工程施工工艺控制规范》

《中国南方电网有限责任公司电网建设施工作业指导书 第四部分：配网工程》

《中国南网公司10kV和35kV配网标准设计（2011年版）》



三、设计要求

1、通用要求

（1）电缆壕沟严禁平行设置于管道的正上方或下方，严禁布置热力管道，严禁有易燃气体或易燃液体的管道穿越。

（2）电缆路径的上下左右转向部位，均应满足电缆允许弯曲半径要求。如下表所示。



图为允许最小弯曲半径



2、直埋电缆壕沟的设计要求

（1）电缆壕沟的开挖深度不得小于0.9m，穿越农田或在车行道下时不应小于1.2m。

（2）电缆壕沟开挖后，沟底应平整，深浅一致。沟底有一层良好的土层，防止石块或异物凸起。沟壁要有防止坍塌的措施。

（3）电缆应敷设于壕沟里，并应沿电缆全长的上、下紧邻侧铺以厚度不小于100mm厚的细砂。沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，保护板宜采用钢筋混凝土，厚度不小于60mm。

（4）直埋敷设的电缆与铁路、公路或街道交叉时，应穿保护管，保护范围应超出路基、街道路面两边以及排水沟边0.5m以上。

（5）回填土不能有含腐蚀性物质，不能有木块、碎布等有机物，以防诱发白蚁。回填软土或砂子中不应有石块或其他硬质杂物。

（6）沿电缆路径的路面一般直线每隔10～15m以及电缆分支、转弯、接头、进入建筑物等处应设置醒目的电缆标志。敷设在泥质地带的电缆线路，应竖立电缆标志桩。在郊区等空旷区域的直线线行可每隔20m安装电缆标志。



3、电缆槽盒的设计要求

（1）浮面槽盒开挖施工中不得超挖，如发生超挖，应用石粉回填夯实至设计深度。

（2）电缆槽盒沟底应平整，并铺不小于100mm厚的石粉垫层。对土壤松软的地段，沟底还必须垫混凝土块，防止电缆槽盒倾侧。

（3）安装槽盒时，槽盒之间必须紧靠，接口平顺。槽盒的接缝用C15混凝土砌合，混凝土必须充满接缝。沟槽的特殊接驳处由砖沟保护，如经过通道有行车可能时，必须采取补强措施或采用排管敷设。

（4）当电缆槽盒出现高差时，需进行放坡处理，坡度不宜大于15°。

（5）电缆敷设在槽盒中，其上下左右应充满细砂。

（6）铺设预制盖板时，板缝紧密平直，完全正放在槽盒的上方。

（7）土方回填宜采用人工回填，并分层夯实，每层厚度不大于300mm。回填土不能有含腐蚀性物质，不能有木块、碎布等有机物，以防诱发白蚁。严禁机械直接推填，以防止损坏槽盒结构。

（8）沿电缆路径的路面一般直线每隔10～15m以及电缆分支、转弯、接头、进入建筑物等处应设置醒目的电缆标志。敷设在泥质地带的电缆线路，应竖立电缆标志桩。在郊区等空旷区域的直线线行可每隔20m安装电缆标志。



 四、施工工艺要点

（1）确定高程基点和沟边线的基线，使用平水仪测定引入基沟内，确保沟段走向的水平平面；

（2）沟体开挖出土方应及时外运，不得随意堆放；

（3）土方开挖的深度、宽度尺寸应符合设计要求；

（4）沟体开挖时，密切注意地下管线、构筑物分布情况，发现问题，应立即停止开挖，并通知设计及监理人员，处理办法落实后继续施工；

（5）安装槽盒时，应用水平尺控制槽盒的水平度。



五、样板图片

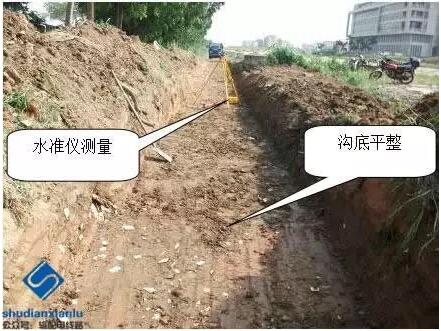

图为电缆壕沟开挖

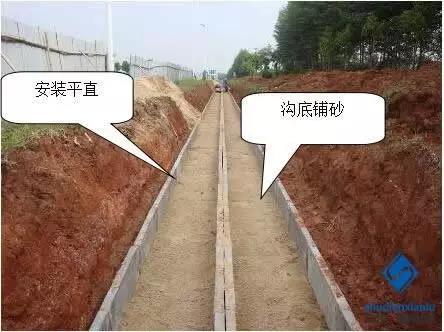

图为电缆槽盒施工

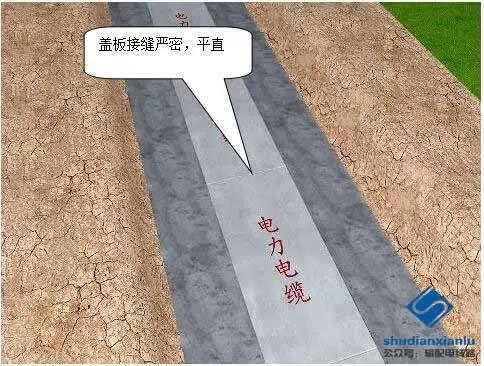

图为电缆槽盒施工
