同步发电机是怎么产生三相正弦交流电的?

[文章来源:天辰] [发布日期:2017-08-28] [浏览次数:]
   三相正弦交流电是由三个频率相同,但相位互差1200电气角度,并且其每相绕组均能在运转时产生按正弦变化的交流电动势。

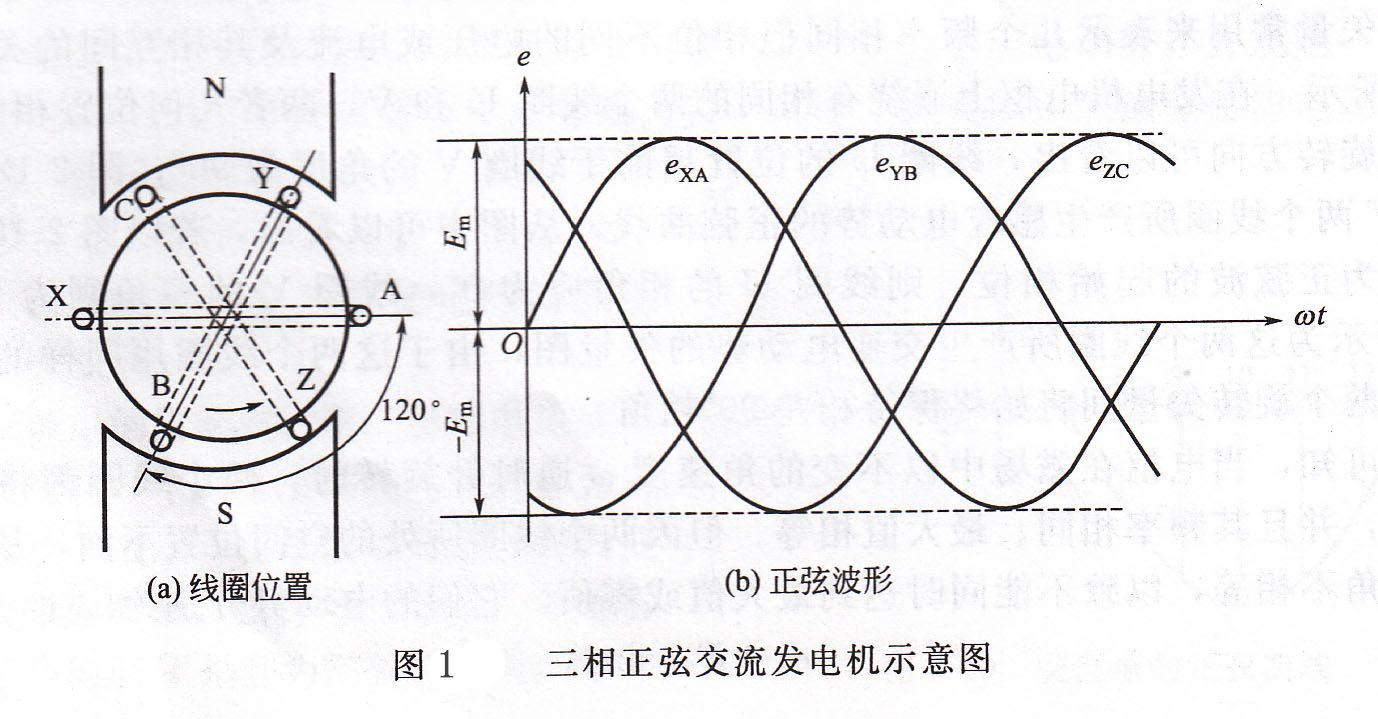

   如图1(a)所示的交流发电机转子上布置有三个相位互差1200电气角度的线圈。当旋转时,就会在电枢线圈内产生三相交流电动势,而三相间的相位差互差1200。如图1(b)所示为该三相正弦交变电动势的变化曲线,图中以U相绕组的电动势从零值开始上升时作为起始相位;V相绕组的电动势比U相滞后1200,W相绕组的电动势又比V相三相绕组依次产生按正弦变化的电动势。由于发电机本身结构是对称的,使它所产生的电动势在通常情况下是对称和三相正弦电动势,若以图1(b)中U相电动势经零位向正值增加的瞬间作为起点,这时U相电动势的瞬时值为  eu=Emsinwt(V)
   V相电动势的瞬时值比U相滞后1200电气角度,即为  ev=Emsin(wt-1200)(V)
   W相电动势的瞬时值比V相滞后1200电气角度,即比U相滞后2400电气角度(或者说是比U相超前1200电气角度),即为ew=Emsin(wt-2400)(V)
   图1所示为三相正弦交流发电机示意图。而在实际应用中,三相交流发电机的三套绕组是按设计规定的接法进行内部连接,并将三相绕组的6根首尾线端引出,然后按星形或三角形接法连接的。
   以上是广州天辰发电设备有限公司为您介绍的同步发电机三相正弦交流电产生原理。我司是康明斯发电机组、组(VOLVO)、玉柴发电机组专业生产厂家,在全国设有64个销售服务部,长期为用户提供技术咨询,免费调试,免费检修,免费培训服务。更多详情欢迎拨打天辰热线:13878198542
