上柴发电机SC25G610D2技术参数

[文章来源:天辰] [发布日期:2017-08-29] [浏览次数:]

上柴SC25G610D2技术参数

柴油机技术参数

额定功率

转速

运行模式

功率

rpm

kW

Ps

1500

常用功率

405

551

备用功率

445.5

605

-. 柴油机性能符合GB/T2820
-. 标定功率根据GB/T1147.1

常用功率:用于可变载荷应用,全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。

备用功率在电网电力发生断电时应用,或在试验条件下应用,全年使用时间最多不超过200小时。连续运行24小时的平均可许输出功率不得超过备用额定功率的80%。

不得超负荷运行



基本规格

燃油耗

柴油机型号

SC25G610D2

功率

L/h

柴油机型式

V型,四冲程,水冷

25%

26.9



增压空冷

50%

49.2

燃烧方式

直喷

75%

72.9

气缸型式

湿式

100%

98.0

气缸数

12

110%

  109.2

缸径 × 行程

135(5.32) ×150(5.9) mm(in.)





排量

25.8(1574) L(in3)





压缩比

16 : 1





发火次序

1-12-5-8-3-10-6-7-2-11-4-9

燃油系统



喷油提前角

13.5°BTDC

喷油泵

伊捷直列P型泵

净重

大约2080kg (4585.6 lb)

调速器

电调

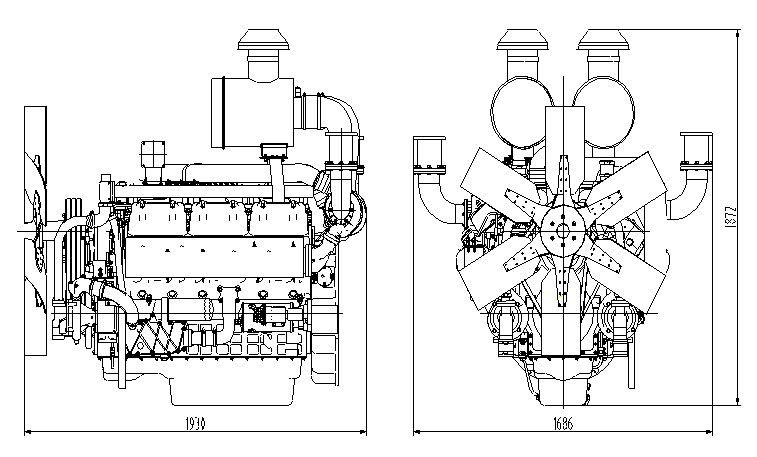

外形尺寸

1930×1686×1872mm

输油泵

机械式

  (L×W×H)

(76×66.4×73.8 in.)

喷油嘴

多孔型

曲轴旋转方向

逆时针(从飞轮端看)

开启压力

240kg/cm2 (3414 psi)

飞轮壳

SAE 1/2#

燃油滤清器

旋装全流式

飞轮

SAE 14#(齿数137

燃料

轻柴油









配气机构

润滑系统

型式

顶置气门

润滑方式

压力飞溅式

气门数

每缸11

机油泵

曲轴带动齿轮方式

冷态气门间隙

进气门 0.325mm(0.0128 in.)

机油滤清器

旋装全流式



排气门 0.375mm(0.0148 in.)

机油容量

最大 65 L(17.16 gal.)







最小 55 L(14.52 gal.)

气门正时

偏置油底壳倾斜角

前倾25°



   开启       关闭



后倾35°

进气门

20°BTDC     48°ABDC



左倾/右倾35°

排气门

48°BBDC     20°ATDC

润滑油

参考使用保养说明书









冷却系统

柴油机数据

冷却方式

淡水循环冷却

冷却液流量

740L/min /1500 rpm

容量

48L (12.7 gal.)

冷却液热损失

40.7kcal/sec /1500 rpm

 (仅发动机)



中冷器热损失

25.5kcal/sec /1500 rpm

压力系统

Max.0.5 kg/cm2 ( 7.11 psi)

进气流量

2×16.2m3/min /1500 rpm

水泵

离心式,齿轮带动

排气流量

2×39.7m3/min /1500 rpm

水泵流量

740L(195.36gal.)/min

排气温度

650 °C /1500 rpm



/ 1500 rpm (engine)

最大允许阻力



调温器

蜡式

  进气系统

3 kPa  (新滤芯)



开启温度. 77°C



6 kPa (脏滤芯,需更换)



全开温度. 90°C

  排气系统

10 kPa (最大)

风扇

吹风式,铁皮风扇

最高允许海拔

2000 m



直径1100 mm, 6

中冷器阻力限值

14 kPa



功耗25 kW













电器系统

换算表

发电机

28V×55A

in. = mm × 0.0394

lb/ft = N.m × 0.737

电压调节器

内嵌式,集成电路式调节器

PS = kW × 1.3596

U.S. gal = L × 0.264

启动马达

24V×11kW

psi = kg/cm2 × 14.2233

kW = 0.2388 kcal/s

蓄电池电压

24V

in3 = L × 61.02

lb/PS.h = g/kW.h × 0.00162

蓄电池容量

200 AH

hp = PS × 0.98635

cfm = m3/min × 35.336





lb = kg × 2.20462





发电机技术参数

型号 TFW2-350-4A 过载能力 过载10%一小时
额定功率(KW) 350 短时电流 150%10S
类型 无刷自励 电制 三相四线,中性点接地
绝缘等级 H级 功率因素 0.8滞后
防护等级 IP22 接法 单相并联
