◎ 基本规格

◎ 燃油耗

ㅇ柴油机型号

SC25G690D2

ㅇ功率

L/h

ㅇ柴油机型式

V型，四冲程，水冷

25%

30.5

增压空冷

50%

55.7

ㅇ燃烧方式

直喷

75%

82.6

ㅇ气缸型式

湿式缸套

100%

111.0

ㅇ气缸数

12

110%

  123.8

ㅇ缸径 × 行程

135(5.32) × 150(5.9) mm(in.)

ㅇ排量

25.8(1574) L(in3)

ㅇ压缩比

16 : 1

ㅇ发火次序

1-12-5-8-3-10-6-7-2-11-4-9

◎ 燃油系统

ㅇ喷油提前角

13.5°BTDC

ㅇ喷油泵

伊捷直列P型泵

ㅇ净重

大约2080kg (4585.6 lb)

ㅇ调速器

电调

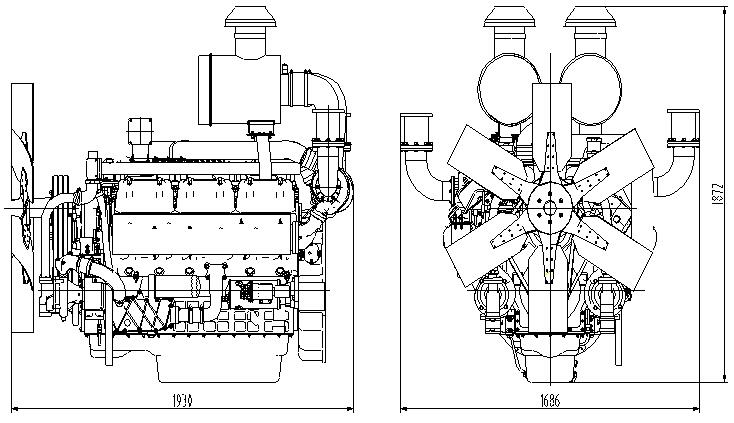

ㅇ外形尺寸

1930×1686×1872mm

ㅇ输油泵

机械式

  (L×W×H)

(76×66.4×73.8 in.)

ㅇ喷油嘴

多孔型

ㅇ曲轴旋转方向

逆时针（从飞轮端看）

ㅇ开启压力

240kg/cm2 (3414 psi)

ㅇ飞轮壳

SAE 0#

ㅇ燃油滤清器

旋装全流式

ㅇ飞轮

SAE 18#（齿数137）

ㅇ燃料

轻柴油

◎ 配气机构

◎ 润滑系统

ㅇ型式

顶置气门

ㅇ润滑方式

压力飞溅式

ㅇ气门数

每缸1进1排

ㅇ机油泵

曲轴带动齿轮方式

ㅇ冷态气门间隙

进气门 0.325mm(0.0128 in.)

ㅇ机油滤清器

旋装全流式

排气门 0.375mm(0.0148 in.)

ㅇ机油容量

最大 65 L (17.16 gal.)

最小 55 L (14.52 gal.)

◎ 气门正时

ㅇ偏置油底壳倾斜角

前倾25°

   开启     关闭

后倾35°

ㅇ进气门

20°BTDC     48°ABDC

左倾/右倾35°

ㅇ排气门

48°BBDC     20°ATDC

ㅇ润滑油

参考使用保养说明书

◎ 冷却系统

◎ 柴油机数据

ㅇ冷却方式

淡水循环冷却

ㅇ冷却液流量

740L/min /1500 rpm

ㅇ冷却液容量

48L (12.7 gal.)

ㅇ冷却液热损失

46.2kcal/sec /1500 rpm

 (仅发动机)

ㅇ中冷器热损失

28.8kcal/sec /1500 rpm

ㅇ压力系统

Max.0.5 kg/cm2 ( 7.11 psi)

ㅇ进气流量

2×18.8m3/min /1500 rpm

ㅇ水泵

离心式，齿轮带动

ㅇ排气流量

2×45.8m3/min /1500 rpm

ㅇ水泵流量

740L(195.36gal.)/min

ㅇ排气温度

650 °C /1500 rpm

/ 1500 rpm (engine)

ㅇ最大允许阻力

ㅇ调温器

蜡式

  进气系统

3 kPa  (新滤芯)

开启温度. 77°C

6 kPa （脏滤芯，需更换）

全开温度. 90°C

  排气系统

10 kPa （最大）

ㅇ风扇

吹风式，铁皮风扇

ㅇ最高允许海拔

2000 m

直径1100 mm, 6片

ㅇ中冷器阻力限值

14 kPa

功耗25 kW

◎ 电器系统

◆ 换算表

ㅇ

28V×55A

in. = mm × 0.0394

lb/ft = N.m × 0.737

ㅇ电压调节器

内嵌式，集成电路式调节器

PS = kW × 1.3596

U.S. gal = L × 0.264

ㅇ启动马达

24V×11kW

psi = kg/cm2 × 14.2233

kW = 0.2388 kcal/s

ㅇ蓄电池电压

24V

in3 = L × 61.02

lb/PS.h = g/kW.h × 0.00162

ㅇ蓄电池容量

200 AH

hp = PS × 0.98635

cfm = m3/min × 35.336

lb = kg × 2.20462
