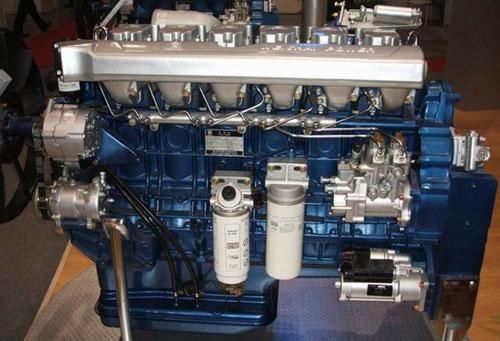

柴油高压共轨系统指在高压油泵、压力传感器和电子控制单元(ECU)组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。其主要优点是可以在宽广的范围内改变喷射压力和喷射时间，通过将油压产生过程和燃油喷射控制过程分开考虑实现电子控制。



(1)输油

泵燃油总流程



燃油从燃油箱被吸入到进油泵，然后通过PCV 输送到抽吸机构。PCV 将抽吸机构抽吸的燃油量调整到必要的排出量，然后燃油通过出油阀被压送到油轨。



(2)燃油

排供油控制

从进油泵输送的燃油经过柱塞抽吸。为了调整油轨压力，PCV 对排放量进行控制。实际操作如下所示。

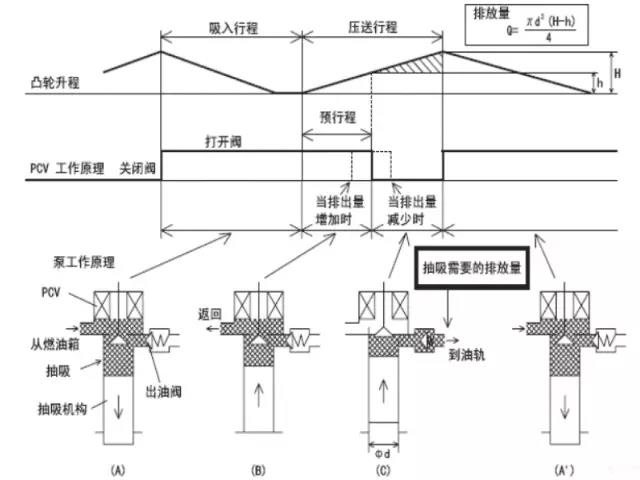

A) 每一个行程期间PCV 和柱塞的操作

a)进气行程(A)

在柱塞下降行程中，PCV 打开，同时低压燃油通过PCV 被吸入到柱塞室中。

b)预行程(B)

就在柱塞进入上升行程时，PCV 不通电并保持开启。此时，通过PCV 吸入的燃油没经过加压（预行程）而通过PCV 返回。



a)抽吸行程(C)

在获得所需排放量的最佳时机，提供电力使PCV 关闭，则返回通道关闭，同时柱塞室中的压力上升。因此，燃油流经出油阀（反向切断阀），然后被抽吸到油轨。具体情况是，PCV 关闭之后柱塞升程部分变成排放量，而且通过改变PCV 关闭正时（柱塞预行程的终点），排放量得到改变，从而使油轨压力得到控制。

a)进气行程(A)



当凸轮超过最大升程时，柱塞进入下降行程，同时柱塞室中的压力下降。此时，出油阀关闭，燃油抽吸停止。此外，PCV 由于被断电而打开，低压燃油被吸入到柱塞室。具体情况是，系统进入A 状态。



油轨

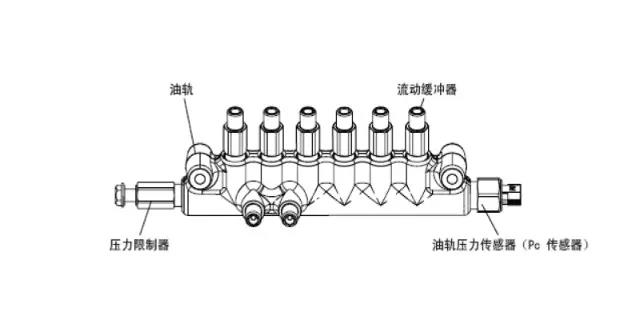

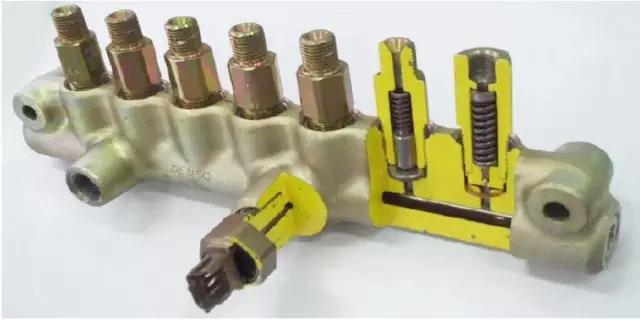

A.油轨功能和构成

·油轨的功能是向各气缸喷油器分配由输油泵加压的燃油。

·油轨的形状取决于车型，同时零部件也随之改变。

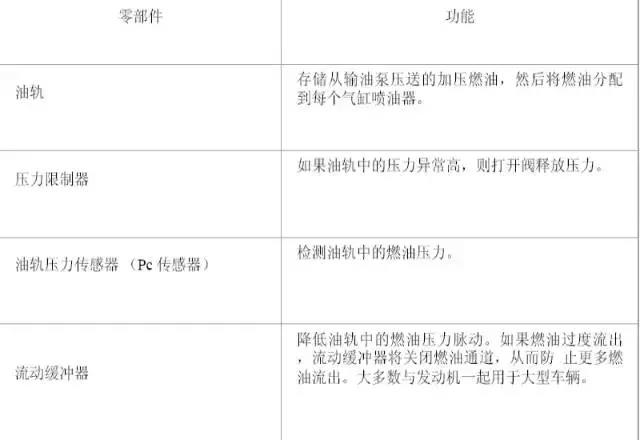

·零部件为油轨压力传感器（Pc 传感器）、压力限制器，有些车型上还有流动缓冲器和压力限制阀。



B.零部件结构和工作原理

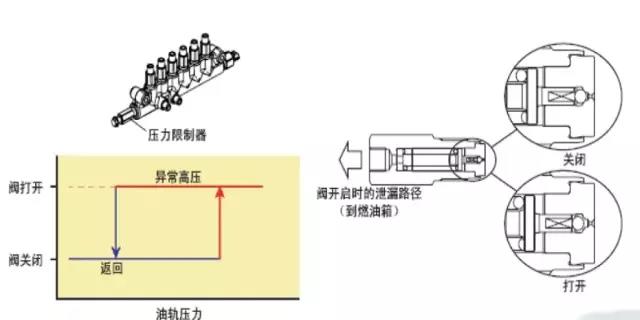

a.压力限制器

如果压力异常高，则压力限制器打开以释放压力。如果油轨中的压力异常高，压力限制器工作（打开）。它在压力降低到一定水平之后恢复（关闭）。由压力限制器释放的燃油返回到油箱。

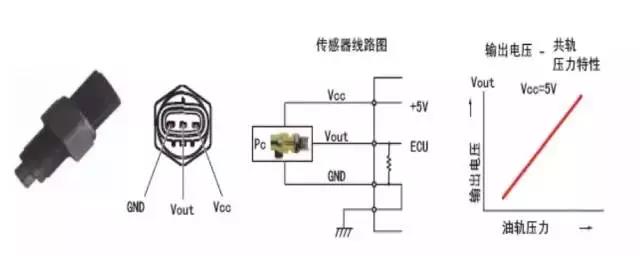

b.油轨压力传感器（Pc 传感器）油轨压力传感器（Pc 传感器）安装在油轨上。它检测油轨的燃油压力，然后发送信号给发动机控制器。这是一个半导体传感器，它利用了压力施加到硅元件上时电阻发生变化的压电效应。

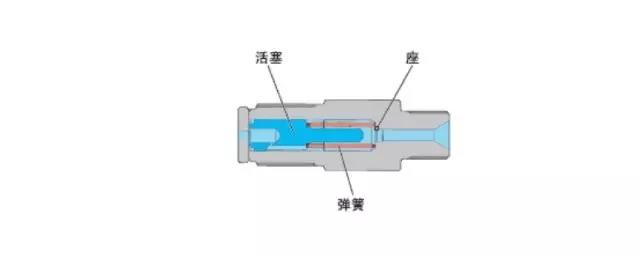

c.流动缓冲器流动缓冲器可降低加压管中的压力脉动，并以稳定的压力向喷油器提供燃油。流动缓冲器也可在出现燃油过度排放时（例如喷射管道或喷油器出现燃油泄漏的情况）切断燃油通道，从而防止燃油异常排放。

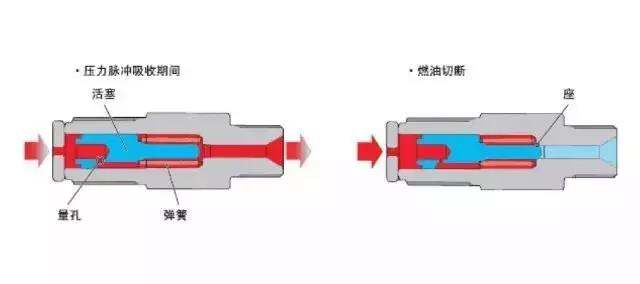

(1) 工作原理当高压管中出现压力脉动时，它穿过量孔产生的阻力破坏了油轨侧和侧的压力平衡，因此活塞将移到喷油器一侧，从而吸收压力脉动。正常压力脉动情况下，喷射因燃油流量降低而停止。随着通过量孔的燃油量增加，油轨和喷油器之间的压力得到平衡。结果，由于弹簧压力，活塞被推回油轨侧。但是，如果由于喷油器侧燃油泄漏等而发生异常流量状态，通过量孔的燃油就会失去平衡。这将使活塞被推动抵住底座而导致燃油通道封闭。



3-3.喷油器

A.概述

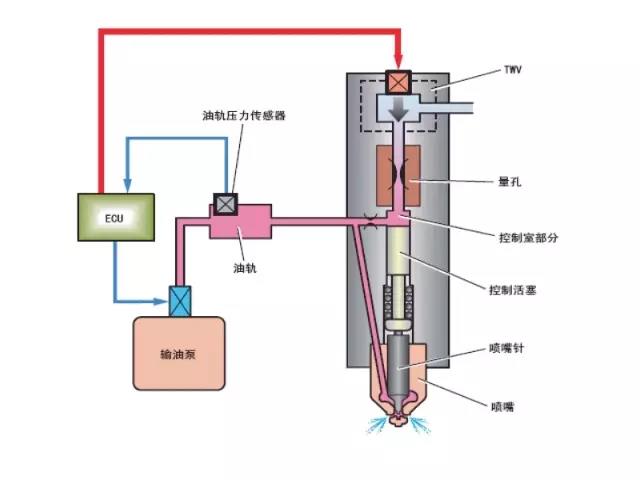

·喷油器根据ECU 发出的信号，将油轨中的加压燃油以最佳的喷射正时、喷射量、喷射率和喷射方式喷射到发动机燃烧中。

·使用TWV （双向阀）和量孔对喷射进行控制。

TWV 对控制室中的压力进行控制，从而对喷射的开始和结束进行控制。量孔可通过限制喷嘴打开的速度来控制喷射率。

·控制活塞通过将控制室压力传递到喷嘴针来将阀打开和关闭。

·当喷嘴针阀打开时，喷嘴将燃油雾化并进行喷射。

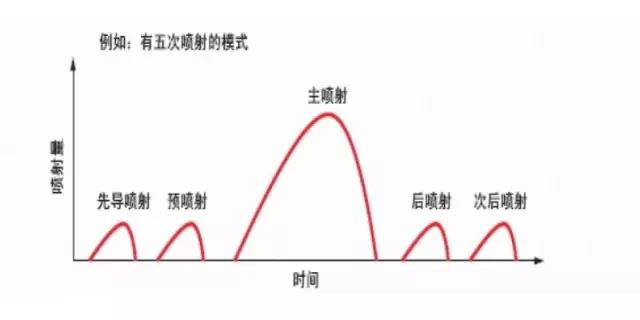

多次喷射是指为了降低废气排放和噪音，在不改变喷射量的情况下，用一到六次喷射来完成主喷射。





B.喷油器工作原理

喷油器通过控制室中的燃油压力来控制喷射。TWV 通过对控制室中的燃油泄漏进行控制，从而对控制室的燃油压力进行

控制。TWV 随喷油器类型的不同而改变。
