在民用建筑物内,特别是商业商业用房,柴油发电机组宜设在地下一层。而某些对噪声、震动、烟气有特殊要求的场所,或室内无适合的场所,可选用低噪声箱式柴油发电机组,并设在离建筑物有一定距离的场所,以满足特殊场合的应用需求。下面由天辰小编重要介绍下的八大布置注意事项。

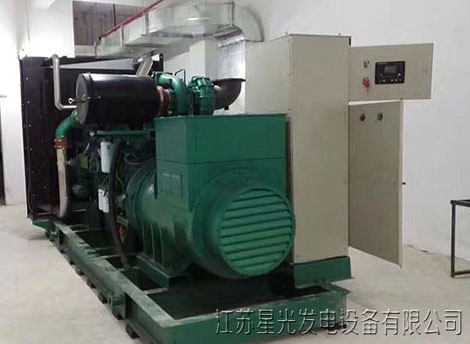

一、柴油发电机组在机房中,除了散热水箱端外,其余布置尺寸要求,请按《民用建筑电气设计规范》JGJ/T16-92的表6.1.3.2设计。散热水箱距墙小于250mm时,可在墙上开洞直接将热风排至室外。散热水箱距墙600~1000mm时,加导风罩将热风排至室外,导风罩与散热水箱之间加柔性接头。发电机站房室内的净高一般为发电机组高的2倍,最少应比发电机高出1.5m。
二、有些发电机组须安装日用燃油箱,日用燃油箱容量一般满足3~8h满负荷运行要求,日用燃油箱须高于柴油机的油泵,可以用支架安装。出油口必须高出油箱底100mm以上,以防杂质堵塞油管。
三、电机功率大于500kW时,建议在机组上方的屋顶下安装16~20#工字钢,用以安装起重设备。
某些地方的消防部门硬性规定日用燃油箱的容量(与发电机容量无关),日用燃油箱必须安装在单独的防火的房间内,并须设有事故储油池。为此,须事选向有关部门了解。当需要时,在室外地下埋设储油罐一个,以便外部燃油卸入后能沉淀一定的时间。
四、一般生产厂都提供每台柴油发电机组的排风量,基于进风量大于排风量的原则,从而可得出进排风百页窗的有效面积。由于发电机室一般在地下一层,应有一个足够大的排风竖进,这样对消除噪声有利。进风百页窗一般位于发电机尾部,排风百页窗位于进风百页窗相对应的位置。如果因地下室的位置,难以做到上述要求时,但排出的热风不要被进风装置又吸进室内,否则做不到空气新鲜、清洁和降温,进排风竖井的面积可请暖通专业协助解决。
注意:由、柴油机、排烟管散发的辐射热,亦要用机械通风或自然通风的方法排至室外。
五、应急(备用)柴油发电机站,一般不设单独的控制室。

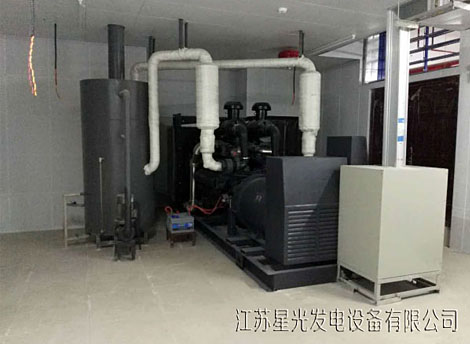

六、柴油机的废气,具有噪声高、震动大、温度高的特点,排烟管道在室内部分应采用波纹管连接,经室内“带隔热带的消声器”排至室外或烟道,排至烟道对降低噪声和防治污染都有好处。由于排烟温度较高(一般为500℃左右),普通粘土砖砌烟道,做不到经久耐用,宜用耐火砖筑砌。排烟金属管室内段必须保温,保温层表面温度以不超过60℃为宜。
注意:柴油机组的废气排放和除尘等,请与当地环保部门协商解决。
七、柴油发电机站除地面外,其余各面均须安装吸音材料,机房内壁用多孔板,在多孔板夹层中均匀填充岩棉,既吸音又隔音,而且阻燃。另外使进风和排风经过排气室和进气室,可以有效的吸声和降低噪音。
八、柴油发电机组的基础,一般为200号混凝土结构,基础长、宽为机组共用底盘长、宽各加200~300mm,基础高出地面50~200mm,基础厚度:H=K.G/(d.B.L)
式中:H-基础厚度(m);K-重量倍数1.5~2;G-机组总重量(kg);d-混凝土密度2400kg/mm3;B-基础宽度(m);L-基础长度(m)
机组基础不预留地脚螺栓孔,安装时在机组底盘下安置减震器(或橡胶减震垫),用膨胀螺栓将减震器与基础固定即可。如有必要,在基础周围可设置防震沟,能够对建筑物提供较好的保护。防震沟宽度为25-30mm,沟深与基础持平。沟内放黄沙或木屑,或二者的混合物。
以上是由为大家分享的柴油发电机组机房的八大布置注意事项,各位新老用户有没有从中学习到不少东西呢?如有任何疑惑欢迎拨打天辰全国服务热线:13878198542
