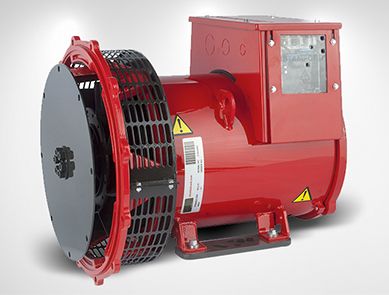

无刷交流的结构分为两大部分，即静止部分和转动部分。静止部分称为定子，包括机座、定子铁心、定子绕组、端盖、轴承盖及交流励磁机的定子等组成。下面由天辰小编针对静止部分的主要部件做详细解说。

一、定子

由机座、定子铁心、定子绕组所组成。定子铁心和定子绕组是产生感生电势、电流的部分故又称为电枢。

   1、机座：机座势发电机的整体支架，用来固定电枢和前后端盖一道支撑转子。机座上一般都有出线盒，位于机座上部，也有唯有右侧面的（从轴伸出端看）。出线盒内装有接线板，以便引出交流电等。

2、定子铁心：定子铁心势发电机磁路的一部分。为了减小涡流损耗，铁心采用两面涂有绝缘漆的硅钢片迭压而成。铁心开有均匀分步的槽，以嵌放电枢绕组。

3、定子绕组：由线圈绕组组成，线圈按一定方式连接后嵌入铁心槽中。三相绕组应对称嵌放，彼此相互羞1200电角。



二、端盖

由于端盖和机座配合后用来支承转子，因此，在端盖的中心处应开有轴承室圆孔，以供安装轴承。端盖的端面有止口与机座配合，与柴油机专配在轴伸出端盖两端面，均有端面止口，以保证转子装配后同轴度的要求。

三、交流励磁机定子

  交流励磁机产生的交流电，经旋转整流器整流后，供同步发电机励磁用的。为了避免励磁机与旋转磁极式发电机用电刷、滑环提供励磁电流，因此，交流励磁机的定子为磁极，而转子为电枢。

  以上是由广州天辰发电设备有限公司和大家分享的无刷交流同步发电机结构静止部分主要配件的说明，希望可以帮助各位用户加深对这些部件的了解，以便更好地使用发电机。我公司是专业的发电机，柴油发动机，柴油发电机组生产厂商，是国内生产发电机，柴油发动机，柴油发电机组较早的厂家之一。我司拥有一流的检查设备，先进的生产工艺，专业的制造技术，欢迎大家前来参观，电话：13878198542
