柴油发电机组的主要组成部分包括：压缩机组、空气干燥器组、启动空气瓶、启动控制电磁阀、主启动阀、启动空气分配器、气缸启动阀等。启动空气系统1XJP10（20，30，40）具体组成有：

   1、压缩机组1XJP10（20，30，40）AN001；

   2、空气干燥器组1XJP10（20，30，40）AHO01；

   3、启动气瓶1XJP10(20，30,40)BB010，020，030；

   4、启动控制电磁阀IXJP10(20，30,40)AA041A；

   5、主启动阀1XJP10(20，30,40)AA041；

   6、启动空气分配器2个；
   7、气缸启动阀20个；

   8、管道，阀门；

   9、测量监测仪表。

一、压缩机组1XJP10（20，30，40）AN001

  空气压缩机组主要由压缩机和其电动机、疏水分离器、压力管线和监测单元组成。其作用是对吸入空气进行加压，然后充注压缩空气启动气瓶，提供柴油机启动所需的压缩空气。

压缩机依靠空气冷却，采用两级串联压缩结构，在每一级后面分别设有逆止阀和安全阀。为了除去空气中的杂质，在压缩机的空气吸入口布置了。为了将油和水的凝聚物从压缩空气中分离出来，在压缩空气进入空气干燥器之前，设有疏水分离器。分离器由一个分离箱和电磁疏水阀1XJP10(20，30，40)AN001- KA01组成。

  二、空气干燥器组   1XJP10AH001

             1XJP10AH001- M02 Refrigerant compressor

             1XJP10AH001- M01 Electric motor

  干燥器通过电动风扇和制冷剂压缩机对压缩机加压后产生的压缩空气进行干燥干燥。干燥过程中产生的疏水经干燥器疏水阀lXrP10(20，30，40)AHOOI- KA01排出。

三、压缩空气启动系统的各种特征参数

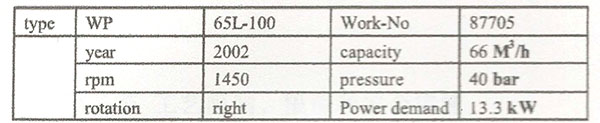

1、空气压缩机的铭牌参数：

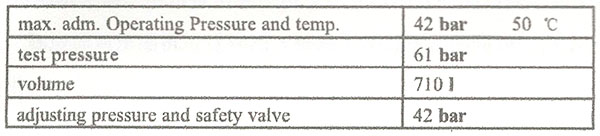

2、启动气瓶的铭牌参数：

3、压缩空气启动系统其它的性能参数补充如下：

1)压缩机

   Effective delivery rate(at 20 ℃)    approx. 66㎥/h

   Filling time for pressure tan      from 19.9 to 39 bar approx. 37 min

   Air intake temperature          max.50℃

   Heat to be dissipated           approx. 14.1 kW

   Effective power requirement        13.3 kW

2)压缩机的电动机

Nominal output                15KW

Speed                     1450 rpm

Voltage/frequency               400V/50Hz

3)空气干燥器

Delivery air quantity             approx. 66 ㎥/h

Intake air quantity              approx. 1300 ㎥/h

Heat to be dissipated             approx.5 kw

Pressure dew point               +3℃

Power requirement                1.0kw

Voltage/frequency               230V/50Hz

4)压缩机和空气干燥器的冷凝物

   Water                    2.995 l/h

   Oil                     0.005 l/h

   Total condensate               approx. 3.0 l/h

5)运行监视

   Pressure switch(CP004:compressor/air drier on)  34 bar

   Pressure switch(CP008:compressor/air drier off)  39 bar

   Pressure switch(CP005,006,007;alarm pressure low)  30 bar

6)柴油发动机

Starting air consumption per start attempt   approx. 6.75 ㎥
