沃尔沃发电机的电压调节器数据及励磁系统接线图

[文章来源:天辰] [发布日期:2018-01-24] [浏览次数:]
  的自动电压调节器AVR和D202型,它的全部元器件都装在一块印刷是路板上,引出线通过多芯插接件或螺栓与外界联接,可以安装在接线盒中,也可以移出机外,安装在控制屏中,移出机外时,应特别注意调节AVR的通风冷却。

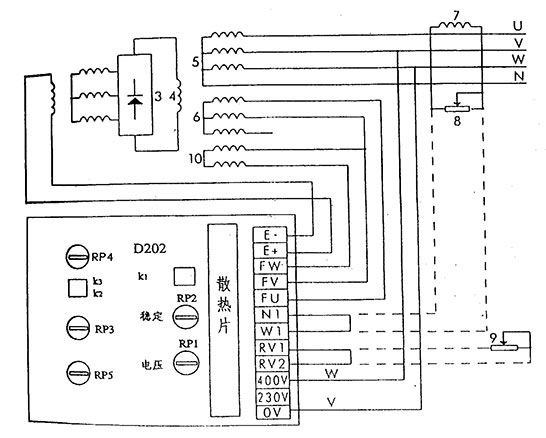

电压调节器数据及励磁系统接线图

1、励磁机磁场绕组   2、励磁机转子绕组   3、旋转整流器  4、发电机磁场绕组
5、主定子绕组   6、辅助绕组   7、调差互感器   8、调差电位器
9、远程电压调节电位器   10、三次谐波绕组

  RP1:电压调节
  RP2:稳定调节 R1:积分时间常数调节
  RP3:50Hz的频率拐点调节(K2打开)
  RP4:50Hz或60Hz时电压下迭大小调节
  RP5:60Hz的频率拐点调节(K2接通)3.6.1可用于50Hz和60Hz的发电机中,用于60Hz发电机时,K2开关置于“ON”位置,(即断开位置)。


  测量变压器输入电压为400伏(也可为230伏),短路和过载保护的快速熔断10A,5秒(此容断器装在调节器线路板上)。需要有负载缓冲功能和U/f=常数功能时,K3开关置于“ON”位置,不需这两项功能时,K3开关置于“断开”位置。 需要远程电压调节时,可将RV1和RV2之间的短路接线断开,接入一个KΩ的电位器(推荐用多圈电位器)。N1,W1出厂时被短接,如有并联运行要求,折去短接线,在此二端接上调差装置(该装置由一个电流互感器和一个电位器并联接而组成)。电流互感器付边容量为1VA,电流为1A,电位器为20W5Ω。注意,调差装置的电流互感器不能与AVR的电压测量变压器接在同一相中,例如,AVR的电压测变压器接在V-W相,那么调差用的电流互感受器应接在U相中。
