四冲程柴油机纵横剖面图是怎么样的?请看这里

[文章来源:天辰] [发布日期:2018-02-03] [浏览次数:]
   在展示四冲程柴油机纵横剖面图之前,有必要先向大家简单介绍一下四冲程的工作原理,柴油机的工作是由进气、压缩、燃烧膨胀和排气这四个过程来完成的,这四个过程构成了一个工作循环。活塞走四个过程才能完成一个工作循环的柴油机称为四冲程柴油机。如需了解更多详情,欢迎拨打天辰热线:13878198542

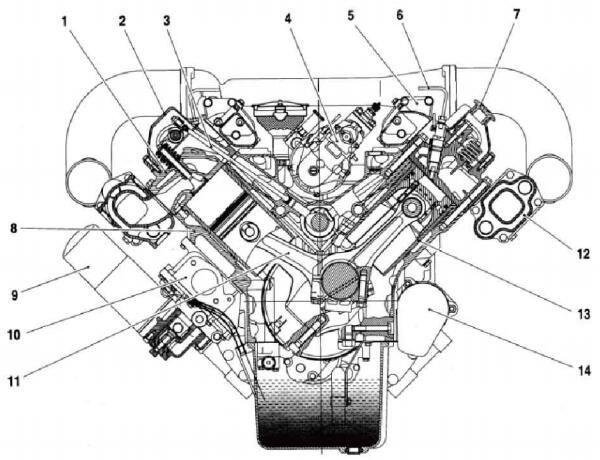

四冲程柴油机横剖面图
四冲程柴油机横剖面图
1.气缸盖     2.气缸盖罩    3. 推杆     4.喷油泵    5. 进气管    6.高压油管    7.加油口塞    8 缸体     9.机油滤清器  10 机油冷却器     11连杆    12排气管    13 气缸套     14 起动机

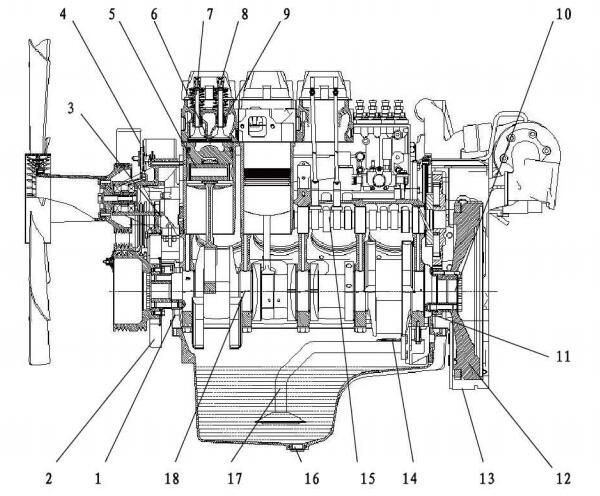

四冲程柴油机纵剖面图
四冲程柴油机纵剖面图
1.曲轴前油封    2.减振器     3. 水泵     4.调温器     5.活塞销     6. 活塞    7.排气门     8.锁夹     9.气门导管      10. 定位轴承     11. 曲轴后油封      12 飞轮      13 飞轮壳      14 减压阀     15 凸轮轴     16 放油螺塞      17 吸油管      18 曲轴
