了解柴油机结构组成,维护管理发电机组得心应手(一)

[文章来源:天辰] [发布日期:2018-02-05] [浏览次数:]
   组的柴油机是一种往复压缩发火的内燃机,了解其结构组成及功能,对做好维护管理工作是极其重要的,在这里天辰公司给大家介绍四冲程柴油机的机体和缸盖、活塞、连杆和曲轴组件、配气系统、燃油系统。如需专业柴油发电机组技术支持,欢迎来电:13878198542

  机体和缸盖
机体材料为合金铸铁,为了提高机体的强度,从曲轴中心线以下都进行了刚化处理。同时柴油机还采用可更换的湿式气缸套,每缸一盖,每个气缸盖上均带有可更换的气门座圈和气门导管。

  活塞、连杆和曲轴组件
曲轴为带有平衡块的锻造件。曲轴和飞轮上的可更换的径向油封防止润滑从曲轴箱渗油。连杆采用模锻制造,斜切口齿形定位,使其能从气缸体顶部连同活塞一起取出。曲轴和连轩轴承采用典型的钢背铅铜合金轴承。活塞采用内冷油道冷却活塞头部,当热负荷过高时,通过活塞头部的机油道米冷却活塞,以免活塞破裂和胶粘。为了达到预期的降温效果,油道、喷嘴和位置的设计以及机油道内机油的流量至关重要。

  配气系统后置齿轮传动位于飞轮壳内侧,包于舌曲轴齿轮、凸轮轴齿轮、机油泵齿轮、喷油泵齿轮,气门由凸轮轴通过挺柱、推杆和摇臂来驱动。
柴油机配气系统
  燃油系统输油泵将燃油输送给柴油滤清器后进入喷油泵,然后再经高压油管进入喷油器。高压燃油通过喷油器喷入气缸,剩余的燃油通过的喷油器的溢流阀回流到燃油箱。

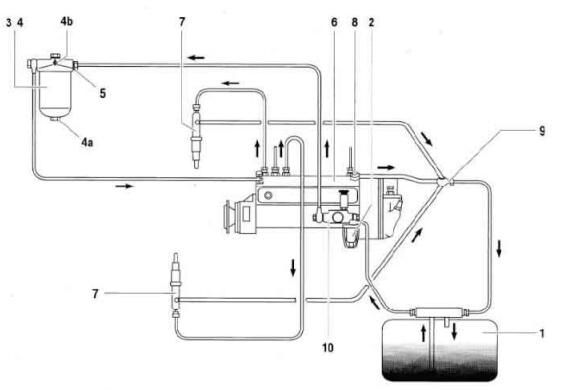

柴油机燃油系统
1. 燃油箱 2. 滤网 3. 燃油滤芯 4. 烯油滤清器  4a. 放水阀  4b. 放气螺塞
5. 燃油管接头  6. 喷油泵  7. 喷油器  8. 燃油溢流阀  9. 燃油回油管  10. 输油泵
