柴油发电机组转速控制器如何工作?答案全在这里

[文章来源:天辰] [发布日期:2018-02-07] [浏览次数:]
  为使用户更了解柴油发电机组转速控制器,本文向大家介绍转速控制器工作原理及接线图。如若需要采购柴油发电机组欢迎来电:13878198542


  基本电气特性

  电源电压:  DC24V(范围16V-32V)

  电源消耗:  <0.1A(不包括执行器)

  转速波动率:  ≤士0 25%

  稳态调速率:  0~ 5%可调

  环境温度:  -40℃~+85℃

  环境湿度:  < 950%

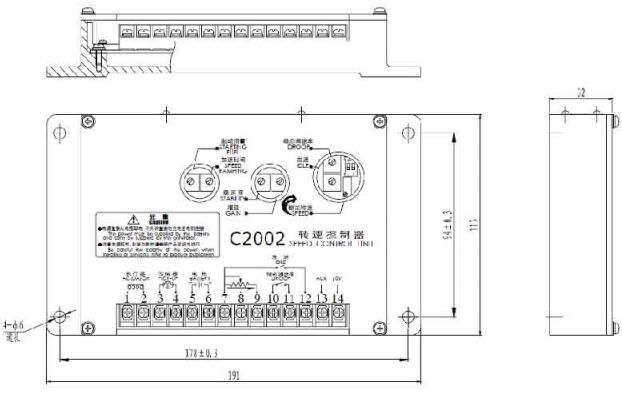

  转速控制器外形及安装尺寸

  转速控制器安装在控制箱或固定在笸动机其它外围设备上,安装时应尽量选择空气干燥, 温度适宜的地方安装,如果应用在水和湿气比重较大的地方应将控制器垂直安装。


转速控制器外形厦安装尺寸

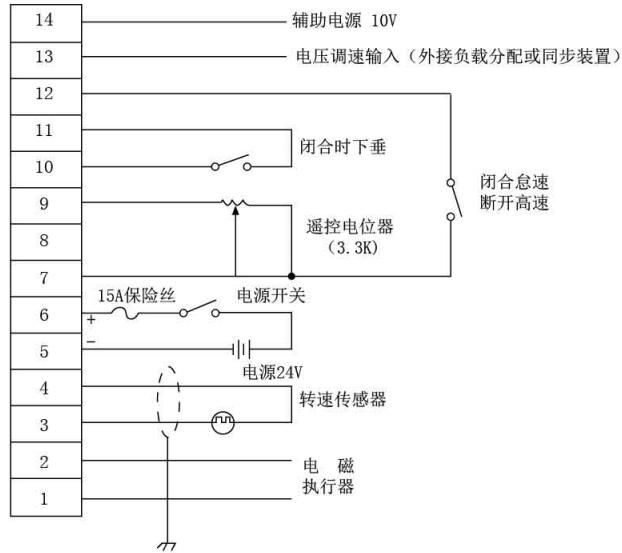

转速控制器接线图
转速控制器接线图


1、2 端于接执行器;

3、4 端子接速度传感器,速度传感器必须用屏蔽线缆,线缆的屏蔽部分应接到端子4上,但不可与 其它部分相连接,否则干扰信号可能进入速度控制器;

5、6 端子接直流24V(特殊订货i2V)电源,可利用柴油机的控制电瓶、起动电瓶或采用其它稳雎及 非稳压电源供电,但要保证系统的峰值功耗和电压波动范围的要求。当采用起动电瓶供电时,必须设置充电装置以保证电瓶电量充足。在起动时,电瓶短时间的输出电压跌落不会影响调速器正常工作。
   转速控制器正电源端(6脚)通过电源开关(或停机开关)。必要时可加
保险丝串连直接接至24V电瓶正极,即直接从电瓶正极取电。转速控制器负电源端(5脚)必须从电瓶负极直接引线。如果电源负极需接地,则电源负极在电瓶负极端接大地,不能从控制器负极(5脚)端接大地。电源线长如果小于十米,选用电源线应大于等于0.75平方毫米:如果大于十米,电源线遥需相应加粗。

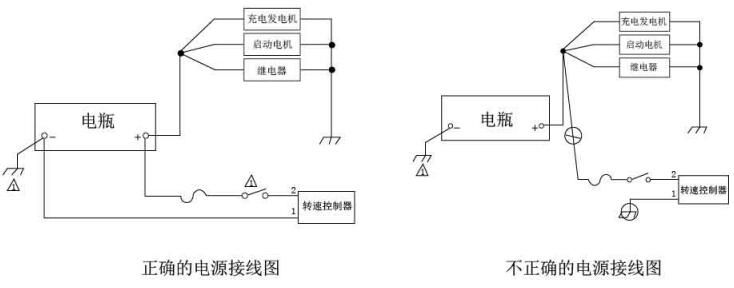

正确的电源接线和不正确的电源接线图如下

电源接线


  7、9 端子接转速微调电位器,电位器阻值3.3K,调速范围可达到150r/mim;

  10、11 端子接稳态调速率开关,断开稳态调速率为0,闭台后通过调整控制器上稳态调速率电位器,可将稳态调速率设定在0-5%范围内(订货时此开关不提供,如果用户需要并车,可将10、11端子用导线短接);

  7、12 端子接高/低速开关,闭合时为患速,断开后升至高速;

  13 端子接电压调速装置,可直接接入同步控制器和负载分配器完成自动井车和自动负载分配功能,单机运行时可不接;

  14 端子外供10V/20mA电源,但在使用中如生短路或超负荷使用将损坏控制器。
