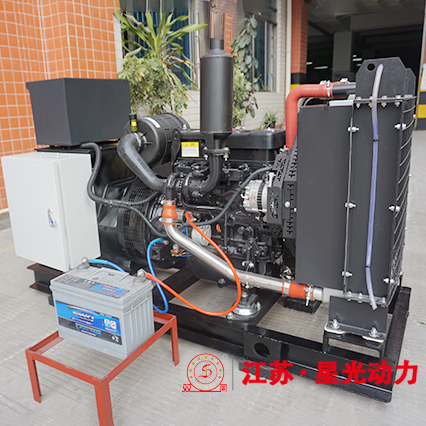

高电压柴油发电机组的配电系统一般由进线柜、PT柜、馈线柜和接地电阻柜等组成。柴油发电机组电力配电输出，是通过机组侧面与机组容量相配套的塑壳空开输出的，该空开在机组侧面的空开罩内，可手枘直接操作，进行合、分闸。空气开关目的是保护机组的交流发电机不被超负载电流I作或其它异常冲击而损坏，该开关具有较高的分断能力及故障自动脱扣能力，用户在进行电力接驳时，直接从空e开关下端弓出电力电缆至自己的负载上即可。下面广州天辰动力小编就来和大家分享一下高电压柴油发电机组的配电系统各部分的特点：
1．进线柜
进线柜由真空断路器、CT、PT、避雷器、绝缘监视和电流、电压等仪表及后备保护和差动保护装置或继电器组成。
1）一般采用金属铠装抽出式开关柜。该开关柜采取中置式布置，是目前国内12kV成套配电设备市场中用量最大、技术性能较高的一种产品。
2）出口开关配置抽出式空气断路器。
3）机组保护装置配置差动保护装置及后备保护装置，实现对机组的差动、过电流、过电压及定子接地等故障保护。
4）智能操作显示装置（可选配）：具备温湿度控制器（配套负载）、带电显示器，远方／就地，分／和闸，储能等功能。
5）对于发电机组并机设计时，进线柜不需要配置接地刀开关。
2.PT柜
PT柜主要是PT和电压表等组成。
1）对母线电压进行采集，供机组同期测量使用。
2）作为机房低压用电设备电源，选型时需要根据后端负载的容量进行选型。每台发电机进线开关柜均配置小母线PT，用于发电机自身输出电的测量。
3．馈线柜
馈线柜由真空断路器、避雷器、CT、PT、绝缘监视装置和电压、电流等仪表及后备保护装置等组成，作为后端负载分配使用。
4、接地电阻柜
接地电阻柜由接地电阻、CT和真空接触器及电流继电器等组成。
1）当单机运行时，采取中性点经低电阻的接地方式。
2）当并联运行时，采取中性点经开关或真空接触器装置后并联接入的接地电阻方式。
3）当电力系统出现故障时（例如电网部分短路或开路等），配电系统中性点将产生偏移，此时中性点接地电阻将输出配电系统中性点强制接地，并限制其故雕电流，使电力系统有时间进行检测、诊断、保护和切换，从而避免了线路或设备可能遭受的损坏。由于中性点电阻能吸附大量的谐振能量，在有电阻器的接地方式中，从根本上抑制了系统谐振过电压的产生。
