柴油发电机组维修常用工具—扳手(一)

[文章来源:天辰] [发布日期:2018-04-11] [浏览次数:]

  在柴油组维修过程中,常用的扳手有开口扳手、梅花扳手、活口扳手与套筒扳手四种,如图1-图4所示。下面由天辰小编为大家详细介绍下各个扳手的功能特点。



    一、开口扳手



    开口扳手也叫呆扳手,常用在机械活动范围较窄部位的螺栓上,由于它的柄与头保持有一定的角度(15°~45°),使加工活动距离增大,因而可以提高扳转速度,同时与螺母接触也方便,上下套入或直接插入都可以。

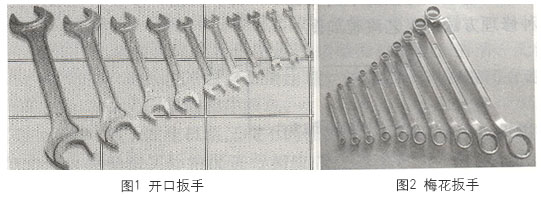

开口梅花扳手


    常用的开口扳手为双头开口(图1),其规格按头部的开度大小来表示。不同开口宽度的扳手,用于旋动不同规格的六角螺母或螺栓。常用开口扳手的规格(mm×mm)有6×7、8×10、9×11、10×12、11×13、12×14、13×15、14×17、17×19、19×22、22×24、24×27、27×30和30×32等。



    二、梅花扳手



    梅花扳手是另一种应用广泛的呆扳手,如图2所示。其特点是变化角度大,用来拆装某些一次转动角度不甚大的螺钉,它的柄部较长,使用较方便。其规格同开口扳手一样,也是按头部的开度大小来划分的。常用规格与上述开口扳手的常用规格相同。



开口扳手与梅花扳手的优点是使用可靠,可承受较大的扭矩。其缺点是一把扳手只能用在两种规格的螺母或螺拴上,通用性差。



三、活口扳手



    活口扳手俗称活动扳手,如图3(a)所示,由动扳唇1、扳口2、定扳唇3、蜗轮4、手柄5和轴销6组成。活口扳手的用处最广,使用时可根据螺母的大小调节其开度,不需要经常调换扳手,适应性强。在遇到不规则的螺母时,更能发挥它的作用。其规格是按照其全长划分的,常用的规格(mm)有100、150、200、250、300、375、400和600等,其最大开口宽度分别为14mm、19mm、24mm、30mm、36mm、46mm、55mm和65mm等。机械修理工一般用300mm以下的活口扳手。

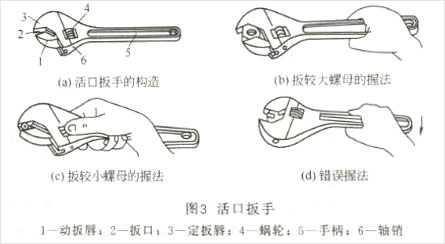

活口扳手


    使用活口扳手时,用旋转蜗轮4以调整扳手开口的大小,使扳手紧密地卡住螺母,不可太松,否则会损坏螺母的外缘。



    扳拧较大螺母时,手应握在接近手柄尾处,如图3(b)所示。扳拧较小螺母时,可按如图3(c)所示的方法握住手柄,因为所需力矩不大,手可靠前,同时可随时调节蜗轮,使扳唇收缩,以防打滑。



    活口扳手不可反用,如图3(d)所示,即动扳唇不可作为受力面使用,也不可用钢管接长手柄来施加较大的扳拧力矩,也不可把活口扳手当锤子使用。此外,握持扳手姿势要正确,注意使手臂与扳手体成一直角(这一角度是扳转扳手最有效的角度)。



四、套筒扳手



套筒扳手也常用在机械活动范围狭小或特别隐蔽的螺钉上,而且可以做自由调节。它由各种不同尺寸的套筒与适合不同部位拆装螺钉的扳柄(活动扳柄、接头、万向节头、棘轮勃柄和扭力扳手等)组成,如图4所示。套筒扳手一般都装在专用的铁盒之中,各个零件都有自己固定的位置,使用方便。其中,扭力扳手是作业中不可缺少的工具。

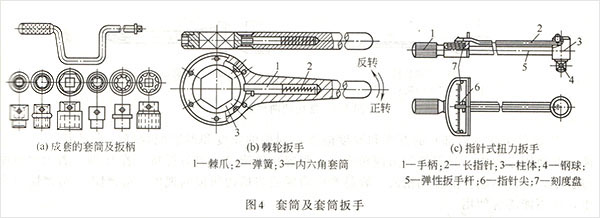

套筒扳手



通过以上对柴油发电机组常用工具扳手、梅花扳手、活口扳手、套筒扳手的介绍,您是否对这些常用工具有进一步的了解呢。长期为用户提供纯正的备品备件、技术咨询、指导安装、免费调试、免费检修、机组改造及人员的培训服务。如需了解更多详情欢迎拨打天辰热线:13878198542
