柴油发电机组维修常用量具—钢板尺（一）

[文章来源：天辰] [发布日期：2018-04-23] [浏览次数：]

在过程中，需经常测量一些零件的尺寸和零件间的配合间隙。因此，能否正确地运用量具进行准确的测量，将直接影响到维修的质量和维修时间。所以，作为发电机组维修技术人员，一定要熟练掌握各种量具的正确使用方法。在发电机组维修中，经常用到的量具有钢板尺、游标卡尺、千分尺、量缸表、厚薄规和气缸压力表等。下面重点介绍钢板尺量具的结构、工作原理和使用方法。

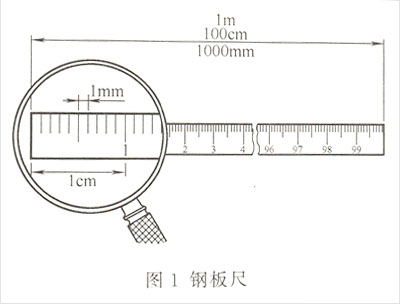

钢板尺又叫直钢尺或钢尺，它是测量各种零部件的尺寸、形状和位置的普通工具，精度为0. 5mm.通常钢板尺是用厚1mm、宽25mm的不锈钢板制成。尺的一端是直边，叫工作端边；尺的另一端有悬挂用的小孔，其长度有150mm、200mm、300mm、1000mm和1500mm等几种。图1是长度为1000mm钢板尺的外形。

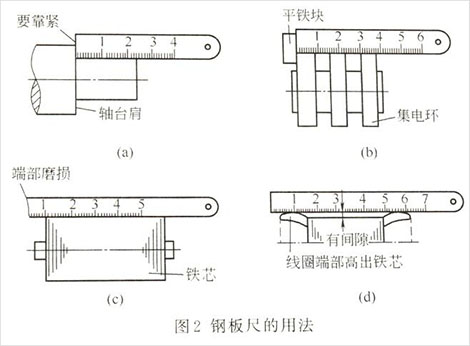

使用钢板尺时，可将尺的工作端靠紧工件的台阶，放正后读数图2（a）。如果工件上没有台阶可靠紧时，可用平铁块的平面作为台阶图2（b）。如果钢板尺的工作端边磨损，"o"线读数不准时，为使所量得的尺寸准确，通常在其端部要留出10mm的长度，使第二段整数作起点，然后从量得的读数中减去10mm就是所量的实际尺寸图2（ c）。

钢板尺除测量长度外，利用其"立面"还可检查内燃机的气缸盖平面是否变形和电机铁芯或绑扎的无纬带是否高出规定的数值图2（d）。

测量圆柱形的长度时，应将钢板尺竖放在工件上，钢板尺应与圆柱中心线平行；测量圆柱的直径时，应将钢板尺竖放在圆柱端面上，并应特别注意：钢板尺边必须通过圆心，否则测量的误差就大。

维修柴油组时，可按照以上方法正确使用钢板尺量具。广州天辰发电设备有限公司具有一支意识超前、年富力强、业务精通的管理队伍，长期为用户提供技术咨询，免费调试，免费检修，免费培训服务。如需要了解更多详情欢迎拨打天辰热线：13878198542【注：本文未经允许禁止转载】
