组维修时,需要用到的游标卡尺是一种比较精密的测量工具,可以直接测量出工件的内径、外径和深度等各种尺寸。其测量范围有0~125mm、0~150mm和0~200mm等。根据其测量精度的不同,游标卡尺分为1/10、1/20、1/50和1/100四种。这里的1/10、1/20、1/50和1/100是指游标卡尺所能准确测出的最小单位数值。比如1/50游标卡尺,是指这种游标卡尺能量出大于l/50mm的数值,而不能量出小于l/50mm的数值,其测量精度为1/50(0.02mm)。同样,
120和1/100的游标卡尺的精度分别为1/10 、1/20和1/100的游标卡尺的精度分别为1/10(0.1mm)、1/20(0.05mm)和1/100(0.Olmm).下面由天辰小编以1/50游标卡尺为例,详细介绍游标卡尺的构造、分格原理、读数方法、使用方法。
一、游标卡尺的构造

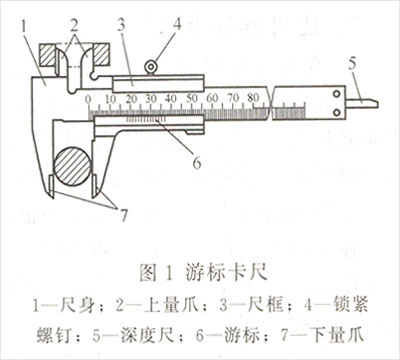

各种游标卡尺的构造基本一样,如图1所示。主要由尺身(主尺)、上量爪、下量爪、游标(副尺)、锁紧螺钉和深度尺等组成。尺身上带有厘米刻度尺的静测头、游标尺上带有刻着游标的滑板和动测头。
二、游标卡尺的分格原理
在主尺上取一定长度,根据量值的大小,再刻上适量的刻度,表示几分之几的数值,在游标上也以同样的方法,取一定长度刻上适量刻度,使两尺的刻度保持一定的差数,通过这基数就能得出计量数值。

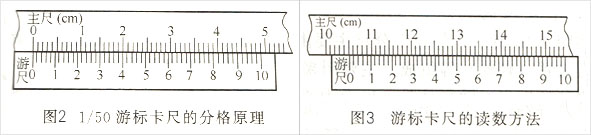

如图2所示是1/50(0.02 mm)游标卡尺的分格情况。主尺上面的尺寸和普通尺没有任何区别,就是在1cm酌长度内分出10个小格,每格为1mm。在游标上刻有50个小格,但它的长度等于主尺上的49小格,则每格为0.98mm
(1-1/50),即游标上面每个小格较主尺每个小格少0.02mm(1-0.98),若沿着游标第一格向右数,第一格少0.02mm,第二格少0.04mm,第三格少0.06mm,这样数到第50个小格恰好少1mm,因此,这种游标卡尺能量得的精度为1/50(0.02mm),所以,把它叫做1/50游标卡尺。
三、游标卡尺的读数方法
(1)读整数 看游标上"O"线左边主尺上第一条刻线的数值。
(2)读小数 看游标上"O"线右边,数一数游尺上第几条刻线与主尺上的刻线对得最齐,读出小数值(其方法是游标上对得最齐的第几格数乘以游标卡尺的精度,例如:游标上第8条刻线与主尺上的刻线对得最齐,对于1/50、1/20和1/10游标卡尺而言,其小数部分的读数分别为8×0.02=0.16mm、8×0.05=0.40mm和8×0.1=0.8mm)。
(3)相加
把上面两次读得的数相加,即为游标卡尺所量出的尺寸。例如,图3所示为1/50游标卡尺的一次测量数值,其读数为105+ 27×0.02 =105.54mm.
四、游标卡尺的使用方法
在测量工件的内径和外径时,首先根据工件的大小将游标卡尺张开适当的开度,轻轻放在工件的表面上,右手握住游标卡尺活动爪并抵住工件,与此同时,用左手握住固定爪慢慢右移动,直到工件适当卡牢,将活动爪固定螺钉旋紧,然后从工件上取出游标卡尺,准确出数值即可。
在测量槽或孔的深度时,将主尺端部抵住工件表面,并使主尺与凹槽垂直,移动游尺使深度尺与槽底接触,以得出正确的读数。为了消除测量时的随机误差,通常测量一个尺寸应重复几次,尤其对不规则的工件更是如此。
通过以上的学习,大家对柴油发电机组维修时需要用到的量具--游标卡尺的使用方法学会了吗?长期为用户提供纯正的备品备件、技术咨询、指导安装、免费调试、免费检修、机组改造及人员的培训服务。如有任何疑问欢迎拨打天辰热线:13878198542【注:本文未经允许禁止转载】
