柴油发电机组维修基础 --钳工常用设备(三)

[文章来源:天辰] [发布日期:2018-05-13] [浏览次数:]

    钻床是组维修中一种常用的孔加工设备。在钻床上可装夹钻头、扩孔钻、弧钻、绞刀、镗刀、丝锥等刀具,用来进行钻孔、扩孔、弧孔、铰孔、镗孔以及攻丝等工作。钻床根据其结构和适用范围不同,可分为台式钻床(简称台钻)、立式钻床(简称立钻)和摇臂钻床3种。



    (1)台式钻床  台式钻床是一种可安放在工作台上使用的小型钻床。其最大钻孔直径一般为12-15mm.台钻主轴转速很高,常用三角皮带传动,由多级带轮来变换转速。但有些台钻也采用机械式的无级变速机构,或采用装入式电动机,电动机转子直接装在主轴上。



    台式钻床主轴一般只有用手动进给,而且一般都具有控制钻孔深度的装置,如刻度盘、刻度尺、定位装置等。钻孔后,主轴能在涡卷弹簧的作用下直接复位。

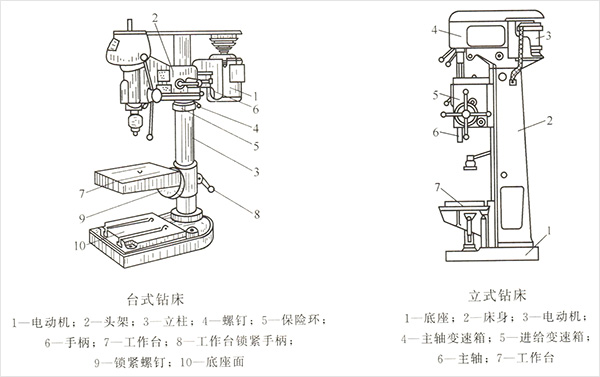

    Z512型台式钻床是钳工常用的一种钻床,如下图(左)所示。电功机1通过5级三角带轮使主轴可变换几种不同的转速。头架2套在立柱3上,并可绕立柱中心转到任意位置,调整到适当位置后可用手柄6锁紧。5是保险环,如头架要放低时,应先将保险环调节到适当位置后,用螺钉4把它锁紧,然后略放松手柄6,靠头架自重落到保险环上,再把手柄6锁紧。工作台7也可以在立柱上上下移动,及绕立柱中心转动到任意位置。8是工作台7的锁紧手柄。当松开锁紧螺钉9时,工作台在垂直平面内还可以左右倾斜45度。工件较小时,可放在工作台上钻孔;当工件较大时,可把工作台转开,直接放在钻床底座面10上钻孔。

台式钻床/立式钻床




    这种台钻的灵活性较大,可适用于各种场合的钻孔需要,但其最低转速较高(一般在400r/min以上),不适用于铰孔。



    (2)立式钻床  立式钻床最大钻孔直径有25mm、35mm、40mm和50mm等几种。一般用来加工中型工件。立式钻床可以自动进给。由于它的功率及机构强度较高,因此加工时允许采用较大的切削用量,可获得较高的生产效率和加工精度。另外,其主轴转速和进给量都有较大的变动范围,因此可适应不同材料的加工和进行钻、扩、铰孔、攻螺纹等工作。



    Z525立式钻床是目前钳工常用的一种钻床,如上图(右)所示。它主要由底座1、床身2、电动机3、主轴变速箱4、进给变速箱5、主轴6和工作台7等主要零部件组成。床身2固定在底座1上。变速箱4固定在床身的顶部。进给变速箱5装在床身的导轨上,可沿导轨上下移动。为方便操作,床身内装有与主轴重量平衡的重锤。工作台7装在床身导轨下方,也可沿导轨上下移动,以适应钻削不同高度的工作。Z525型立式钻床还装有冷却设备,冷却液可贮存在底座的空腔内,使用时由冷却泵排出。



   (3)摇臂钻床  摇臂钻床适用于单件、小批和中批生产的中等零件和大件以及多孔件进行各种孔加工工作。由于它是靠移动主轴来对准工件上孔的中心,所以使用时比立式钻床方便。



    摇臂钻床的主轴变速箱能在摇臂上作较大范围移动,摇臂能绕立柱中心作360度回转,并可沿立柱上下移动,所以摇臂钻床能在很大范围内工作。工作时工件可压紧在工作台上,也可直接放在底座上加工。摇臂钻床的主轴转速范围和走刀量范围都很广,因此工作时可获得高的生产效率及加工精度。



摇臂钻床

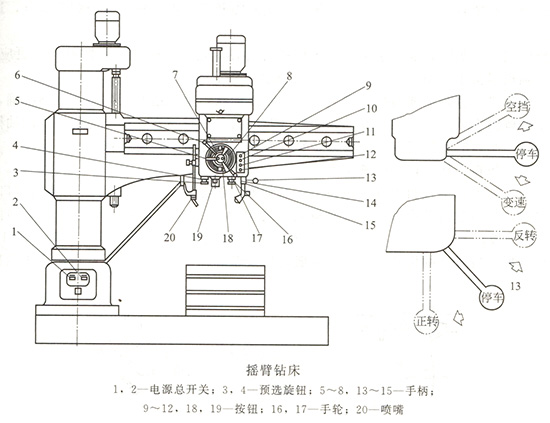

     目前我国生产的摇臂钻床规格较多,其中Z3040型摇臂钻床是应用比较广泛的一种。其结构和外形如上图所示。



钻床在日常使用和维护中应注意的事项,包括班前班后由操作者认真检查,擦拭钻床各部位并注油润滑及清洁;发生故障要及时排除,并认真做好记录;钻床运转满500h后,应按相关规定进行一级维护;作业项目要遵照设备管理部门下达的规定执行。
