如何拆卸4135柴油发电机组?它的步骤有哪些?(二)

[文章来源:天辰] [发布日期:2018-07-02] [浏览次数:]

上篇已为大家介绍了外部大型附件、供油系统以及冷却、润滑、启动和充电系统的拆卸方法以及步骤,下面继续为大家介绍配气机构、飞轮及齿轮箱盖板、气缸盖、活塞连杆组及曲轴、气缸套等拆卸方法及步骤。



     一、配气机构、飞轮及齿轮箱盖板的拆卸



    ①打开气门室罩壳,先把机油管和气缸盖上的回油螺钉拆下,取下摇臂组、推杆及顶杆。



    ②拆卸飞轮。拆卸时要注意飞轮壳上的减振装置不能丢失,并正确使用拉钳。



    ③取下齿轮盖板(注意检查各啮合齿轮记号,如没有记号,应打好记号后苒拆下各齿轮)。



    ④取出凸轮轴。

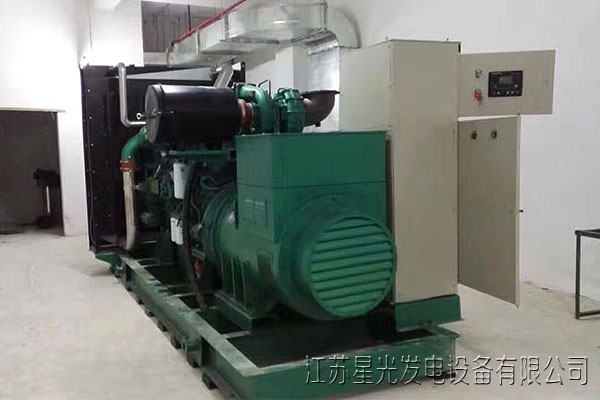

4135柴油发电机拆卸步骤


    二、的拆卸



    松开缸盖螺母,拿下气缸盖,取出气缸垫。在拆卸气缸盖螺母时,要注意先外后内,按对角分2~3次用扭力扳手(公斤扳手)对称均匀地进行。在放置气缸盖时,要将其侧放,不要将其工作表面与桌面(或地面)接触。



    三、拆卸活塞连杆组及曲轴



    ①清除气缸套上部的积炭。



    ②拆下曲轴箱侧盖板。



    ③转动曲轴,将要拆的活塞连杆组的连杆大头置于机体侧盖板处,拆下连杆螺栓的锁紧铁丝,然后用套筒加扭力扳手分2~3次对称均匀地取下连杆螺栓。用手扳动(或用小锤轻轻敲击)连杆大头盖,将其取下。



    如果两个连杆螺栓都取下后,连杆大头盖不易取下,则可将套筒扳手的长接杆插入连杆大头的螺栓孔中,然后上下摇动接杆。如果还不能取下,则可用手锤轻轻敲击接杆,一般即可取下。在取下过程中,要用手托住连杆大头盖,以免掉人机油壳内和碰伤轴瓦。


 4135柴油发电机拆卸步骤


    取下连杆大头盖后,慢慢转动曲轴,使活塞位于上止点处。然后用手推开连杆大头,使其与曲轴的轴颈脱开,再慢慢转动曲轴。当曲轴与连杆大头隔开10cm左右的间隙时,插入木棒,最后以轴颈为支点,撬动木棒,将活塞连杆组从气缸套中顶出。在取出过程中,防止连杆大头碰伤气缸内壁。



    活塞连杆组取出后。将拆下的轴瓦、垫片、轴瓦盖以及螺栓等,按原来位置(记号)装好,以免丢失或弄错缸序。



④将活塞与连杆分开,首先将活塞销卡簧取下,然后用活塞销铳子将活塞销打出来。如果是铝制活塞,需加温后再铳出。



⑤取下曲轴。取曲轴时,可在曲轴一端垫上铜块或木块,用手锤打出即可。



四、拆卸气缸套

在有条件的情况下拆卸气缸套,要尽量使用专用工具。在迫不已的情况下,才把机油壳拆下,再从下面用木棒将气缸套打出。



    以上是由广州天辰发电设备有限公司为大家分享的4135柴油发电机组配气机构、飞轮及齿轮箱盖板、气缸盖、活塞连杆组及曲轴、气缸套等拆卸方法及步骤,希望对大家有帮助。我公司是以“满足用户的需求”为宗旨,长期为用户提供柴油纯正的备品备件、技术咨询、指导安装、免费调试、免费检修、机组改造及人员的培训服务。全国服务热线:13878198542【注:本文未经允许禁止转载】
