柴油发电机组壳体类零件经使用后可能产生相对位置偏差（称为位置公差）。它包括平行度、垂直度、同轴度等位置公差。下面由——广州天辰发电设备有限公司为大家具体介绍下柴油发电机组壳体件位置公差的三种检验方法。

    1、轴线平行度的检验

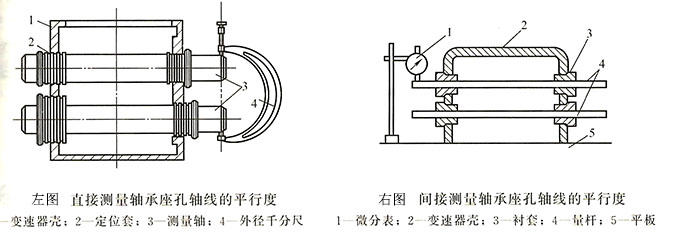

    机械设备壳体件发生变形后，可能产生轴线平行度超过允许限度。检验轴线平行度有直接与间接测量两种方法。下左图为直接测量轴承座孔轴线的平行度，右图2为间接测量轴承座孔轴线的平行度。

2、轴线垂直度的检验

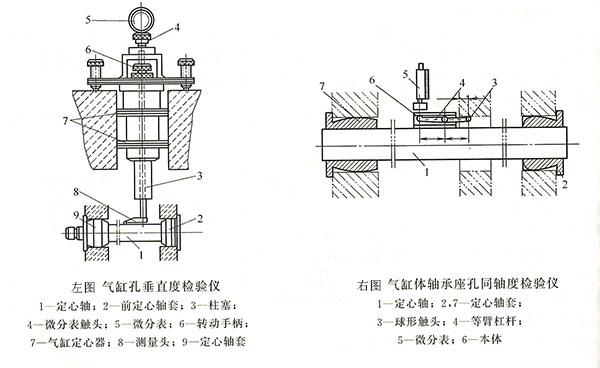

    如下左图所示，为检验壳体零件轴线的垂直度。当转动手柄6带动柱塞3与测量头8并之转动180度时，微分表读数的差值，即表示气缸轴线对主轴承座孔轴线在70mm（因柱塞线距测量头球形触头的距离为35mm）长度范围内的垂直度。当垂直孔长度为210mm时，210÷70=3，微分表读数的差值乘以3，即为气缸全部长度上的垂直度。

    3.轴孔同轴度的检验

    如上右图所示为常用的同轴度检验仪。测量时，使等臂杠杆的球形触头3触及被测孔的面，当转动定心轴1时，如果孔不同轴，等臂杠杆的球形触点便产生径向移动，其移动量经杠杆传给微分表，从而便测出轴孔的同轴度。


   通过以上柴油发电机组壳体件位置公差的轴线平行度、轴线垂直度、轴孔同轴度的检验方法的学习，您是否掌握了其中的技巧呢？广州天辰发电设备有限公司是专业的柴油组生产厂商，凡在我公司购买柴油发电机组，均能提供三包服务，质量保证期为安装验收合格后一年或累计运行1000小时，终身维护。咨询热线：13878198542【注：本文未经允许禁止转载】
