柴油发电机组压力加工修复零件是利用外力的作用使金属产生塑性变形，恢复零件的几何形状，或使零件非工作部分的金属向磨损部分移动，以补偿磨损掉的金属，恢复零件工作表面原来的尺寸和形状。根据金属材料可塑性的不同，分为常温下进行的冷压加工和热态下进行的热压加工两大类。下面由天辰小编为大家介绍下——压力加工中的镦粗法、扩张法、缩小法。

    （一）镦粗法

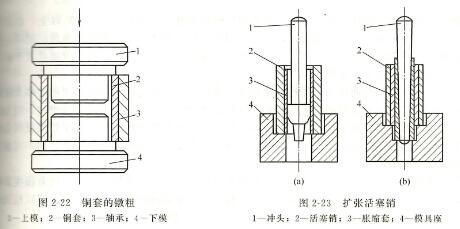

    它是利用减小零件的高度、增大零件的外径或缩小内径尺寸的一种加工方法。主要用来修复有色金属套筒和圆柱形零件。例如，当铜套的内径或外径磨损时，在常温下通过专用模具进行镦粗，可使用压床、手压床或用手锤手工锤击，作用力的方向应与塑性变形的方向垂直，如图2-22所示。用镦粗法修复，零件被压缩后的缩短量不应超过其原高度的15%，对于承载较大的则不应超过其原高度的8%。为镦粗均匀，其高度与直径比例不应大于2，否则不宜采用这种方法。

    （二）扩张法

    扩张法是利用扩大零件的孔径，增大外径尺寸，或将不重要部位金属扩张到磨损部位，使其恢复原来尺寸的修复方法。例如，空心活塞销外圆磨损后，一般用镀铬修复。但当没有镀铬设备时，可用扩张法修复。活塞销的扩张既可在热态下进行，也能在冷态下进行。

    图2-23（a）是利用圆柱冲头1扩张活塞销2的模具。为了便于冲头放入，放人端锥形和圆弧过渡。4是模具座，3为胀缩套，它的作用是防止孔壁损伤和使张力均匀。图2-23（b）为锥形冲头扩张活塞销的模具，符号含义同前。

    活塞销热态扩张，应先把它加热到950~1000℃，保温2~3h，在此温度下，立即放入模具，在压力机上进行施压。冷态扩张前。应加热到600℃左右，保温1.5—2h进行退火。待活塞销冷却后涂上机油放入模具，然后连同模具一起放在压力机上进行施压。扩张后的活塞销，应按技术要求进行热处理，然后磨削外网，达到尺寸要求。 扩张法主要应用于外径磨损的套筒形零件。

    （三）缩小法

    缩小法与扩张法正好相反，它是利用模具挤压外径来缩小内径尺寸的一种修复方法。被小后的轴套外径，可用金属喷涂、镀铜或镶套等方法修复。如果轴套很大，也可在外径上3-4个铜环，然后进行机械加工，使内径和外径都达到规定尺寸要求。


      模具锥形孔的大小需根据零件材料塑性变形和需要压缩量数值的大小来确定。当塑性变性质低、而需要压缩量数值较大时，模具锥形孔的锥度可用10度~20度；需要压缩量数值较小时，锥度为30度~40度；对塑性变形性质高的材料，锥度可用60度~70度。


    以上是由广州天辰发电设备有限公司为大家分享的柴油发电机组压力加工修复零件中的镦粗法、扩张法、缩小法的介绍，希望对大家有帮助。我公司是专业柴油发电机组生产厂商，长期为您提供柴油发电机组纯正的备品备件、技术咨询、指导安装、免费调试、免费检修、改造及人员的培训服务。如需天辰公司技术指导，欢迎拨打天辰热线：13878198542
