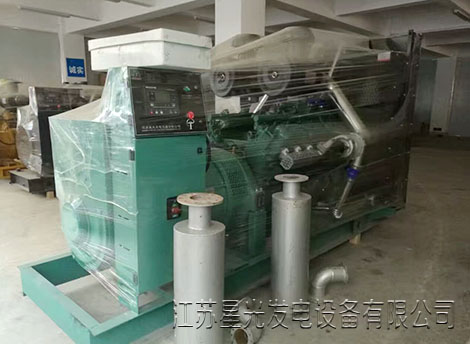

柴油发电机组输出线路一般用护套凯装电缆或重型通用橡套电缆。下面由专业柴油发电机组厂家——广州天辰发电设备有限公司为大家详细讲解下的安装、动力电缆的连接、控制信号线的连接、动力电缆与控制信号线应分开穿管铺设、接地线路的连接等等。



一、柴油发电机组电缆的敷设，主要考虑以下原则



1）路径最短，拐弯最少。



2）避免与其他管道交叉



3）避开规划中要挖土的地方



 4）敷设条件许可的条件，电缆长度可考虑1.5-2%的余量，作为检修时备用。



 5）电缆应穿管保护，管内经不得小于电缆外经的2倍。



 6）直埋电缆应作波浪形埋设



二、柴油发电机组电缆的连接必须采用软连接



1）动力电缆的连接



  三相四线制，相序不能接反



  机组-ATS-ACDB的连接顺序



  ATS内注意区分机组引入的接线位置，避免与市电引入混淆。



  标识准确清晰，一般电缆都有标准颜色：A黄、B绿、C红、N蓝。

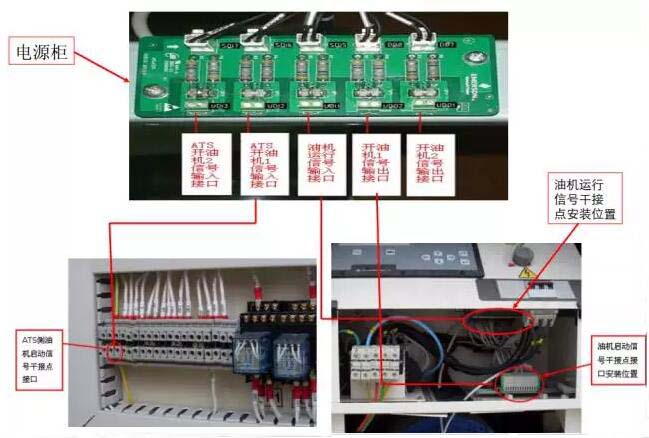

2）控制信号线的连接



  机组-ATS之间的连接



  启动信号线路的连接，参照电气连接图中的连接位置



  报警信号线路的连接，参照电气连接图中的连接位置



  标识准确清晰



3）动力电缆与控制信号线应分开穿管铺设





三、柴油发电机组接地线路的连接



1）采用三相四线制的柴油发电机组，中性线（N）直接接地；即中性线与机体同时接地，同电位。出厂前已经连接好。



2）线路连接顺序：机组-ATS



3）防音外壳必须同时接地



4）ATS外壳必须同时接地



5）油罐必须同时接地



6）ACDB必须同时接地



7）接地线的标准颜色为双色（黄绿）



8）接地的线或线鼻至少能通过发电机组全负载电流及符合当地规格

四、柴油发电机组安装好后的现场清理



1）检查安装效果



2）清理安装过程中产生的废料



3）整理安装后余留的安装材料，摆放整齐。



4）清理机组，防音罩，ATS，油罐。
