如何检验柴油发电机组曲轴是否弯曲?

[文章来源:天辰] [发布日期:2019-04-10] [浏览次数:]

    的作用是将气体压力转变为扭矩输出,以驱动与其相连的动力装置。除此之外,它还要驱动柴油机本身的配气机构及各种附件,如喷油泵、水泵等。那么如何检验柴油发电机组曲轴是否弯曲呢?下面由专业柴油发电机厂家——广州天辰发电设备有限公司为大家详细介绍下。

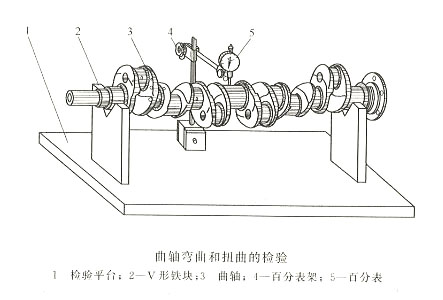

将柴油发电机组曲轴的两端放在检验平板上的V形架上,如下图所示,以前后端未发生磨损部分为基面(前端以正时齿轮轴颈,后端以装飞轮的凸缘)校对中心水平后,用百分表进行测量。测量时,百分表的量头对准曲轴中间的一道(被检验曲轴的主轴颈个数为单数时)或两道(被检验曲轴的主轴颈个数为双数时)曲轴轴颈,用手慢慢转动曲轴一圈后,百分表上所指的最大和最小的两个读数之差的l/2,即为曲轴的弯曲度。

柴油发电机组曲轴弯曲检验方法

    测量时,不可将百分表的量头放在轴颈的中问,而应放在曲颈的一端,否则,由于轴颈不同圆,而对曲轴的弯曲量作出不正确的结论。必须指出,这样测出的结果,因为牵涉到两端轴颈失圆所增加的误差,故为一近似值。因为失网和弯曲的方向往往并不重合。



    弯曲度多用弯曲摆来表示,弯曲摆差为弯曲度的2倍,其摆差一般不超过0.lOmm。曲轴中间轴颈中心弯曲,如不超过0.05mm时,可不加修整;如超过0.05-0.10mm时,可以结合轴颈磨削一并予以修正;如超过0.lOmm时,则须加以校正。



    以上是由业柴油发电机厂家——广州天辰发电设备有限公司为大家分享的柴油发电机组曲轴弯曲检验方法,希望对大家有帮助。我公司创始于1974年,为广州天辰动力集团全资子公司,是国内生产发电机组较早的厂家之一。我公司设有64个销售服务部,长期为用户提供技术咨询,免费调试,免费检修,免费培训服务。网址:www.jsxggx.com
