如何拆卸柴油发电机废气涡轮增压器？

[文章来源：天辰] [发布日期：2020-05-25] [浏览次数：]

　　柴油发电机废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮，带动与涡轮同轴的离心式压气机叶轮高速旋转，使空气压力升高，并由柴油机进气管进入气缸，提高柴油机的充气量，可供更多的柴油燃烧，从而提高柴油机的输出功率与经济性。本篇由专业柴油发电机厂家--广州天辰发电设备有限公司为大家分享柴油发电机废气涡轮增压器拆卸方法。

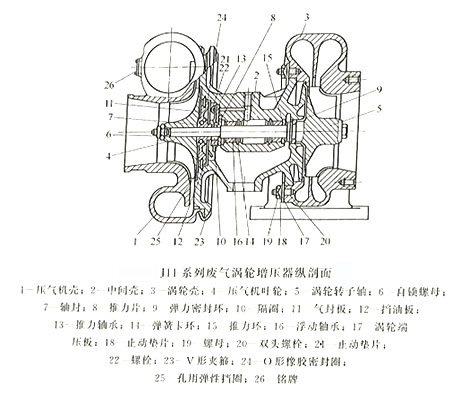

　　柴油发电机废气涡轮增压器在拆卸前可将压气机壳1、中间壳2及涡轮壳3三者的相互位拦做好标记，以便在装配时安装到原始位置。拆卸过程按如下步骤进行。

　　1、分别松开压气机壳1、涡轮壳3与中间壳2上的紧固件，取下两只壳体。若两只壳体与中间壳配合较紧时，可用橡胶或木质槌沿壳体四周轻轻敲打，取下壳体时要细心，不能使壳体在轴线方向上产生倾斜，以免碰上压气机及涡轮叶片的顶尖部分或碰毛壳体相应的内侧表面。

　　2、涡轮转子轴5和叶轮出口处六角凸台夹在台虎钳上，识别或做好自锁螺母6、涡轮转子轴5及压气机叶轮4相互位置的动平衡标记（见下图）。松开自锁螺母6并将其拧下，将压气机叶轮4从涡轮转了轴上轻轻拔出。若拔不出，则可将附有转子的中问壳从台虎钳上取下后，倒置过来，将压气机叶轮部分浸没在装有沸水的盆内，稍待片刻后即可将叶轮从转子轴上顺利取下。

　　3、取出压气机叶轮后，用手托住涡轮叶轮，把附有涡轮转子轴的中间壳从台虎钳上取下置于工作台上。用手轻轻压涡轮转子轴在压气机端的螺纹中心孔端面，取出涡轮转子轴。取出转子轴时应十分小心，切不可将转子轴上螺纹碰及浮动轴承16内孔表面。

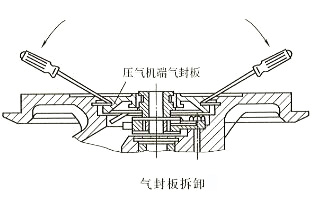

　　4、圆头钳取下中间壳内压气机端的孔用弹性挡圈25，并用两把旋具取下压气机端气封板11(见下图)，并从中间壳上取出挡油板12、压气机端推力片8和隔圈10，再从压气机端气封板中压出轴封7，然后在手指上套上两个用细铁丝做成的圆环，取出轴封上的两个弹力密封环9。、

　　5、用平口旋具压平推力轴承13上锁片的翻边，先拧4只六角螺栓，然后取出推力轴承及另一片推力片。

　　6、用尖头钳取出压气机端轴承孔中弹簧卡环14，再从轴承孔中取出推力环15及浮动轴承16，然后仍在压气机端方向用尖头钳从轴承孔中取出该浮动轴承另一端的弹簧卡环。但要特别注意不要使弹簧卡环擦伤轴承孔的表面。

　　7、用尖头钳取出中间壳在涡轮端轴承孔中的弹簧卡环14，然后取出推力环15和浮动轴承16。再在涡轮端方向用尖头钳取出设在浮动轴承另一端的弹簧卡环，但要特别注意，在取出上述两个弹簧卡环时不要擦伤轴承孔及弹性密封环座孔的表面。
