如何装配柴油发电机废气涡轮增压器？（一）

[文章来源：天辰] [发布日期：2020-05-26] [浏览次数：]

　　柴油发电机废气涡轮增压器装配前所有零件应仔细清洗（包括装配用的各种工具），要用不起毛的软质布料擦拭各零件，并放置在清洁的场所，同时在装配前各零件均应检查合格，必要时涡轮转子压气机叶轮及其组合部件应复校动平衡，然后进行重装。柴油发电机废气涡轮增压器装配过程及注意点如下：

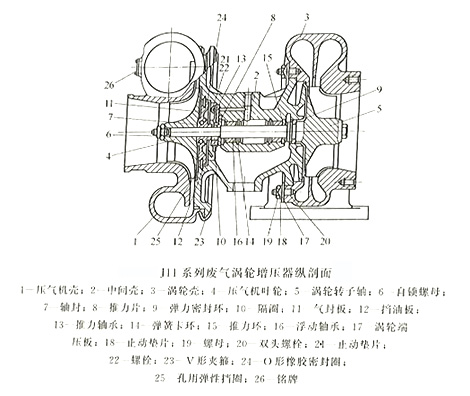

　　1、中间壳2的压气机端朝上，将弹簧卡环14装进压气机端轴承座孔内侧环槽中，注意不要碰伤轴孔。然后放入抹上清洁机油的浮动轴承16，推力环15再装入另一只弹簧卡环。在装浮动轴承时，要注意把侧面有油槽的一端向上。在每个弹簧卡环装入后，均要检查卡环是否完全进入环槽内。

　　2、把中间壳的涡轮端朝上如同步骤①中所述次序，将弹簧卡环、浮动轴承、推力环依次装入涡轮端轴承孔中，在装浮动轴承时要注意把侧面有油槽的一端向上。

　　3、用细铁丝制作的两个圆环套在手指上，将两个弹力密封环9张开，套人涡轮转子轴5密封环槽中，注意不能刚力过猛，以免导致弹力密封环永久变形或断裂。

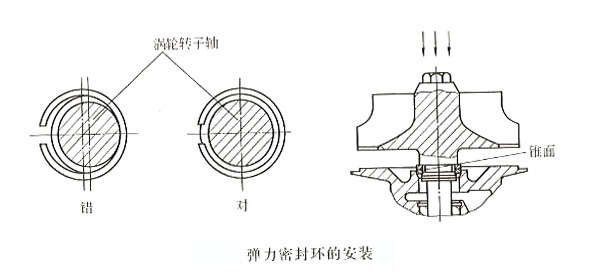

　　4、在安装涡轮转子轴上两只弹力密封环时开口位置应错开180°，然后在密封环上抹上清洁机油，小心地将转子插到中间壳中去，套装时注意不要使轴上台阶及螺纹碰伤浮动轴承内孔表面。为防止套装时环从一边滑出或断裂，弹力密封环相对于转子轴的位置要居中，并依靠中间壳座孔上锥面作引导，如下图所示，使之能顺利滑入密封环座孔中。

　　5、手托住已装入中间壳的涡轮叶轮，将涡轮叶轮出口处六角形台肩央在台虎钳上，并用手轻轻扶住中间壳不使产生意外的倾侧，注意要防止涡轮转子轴5从中间壳中滑出。

　　以上是由专业柴油发电机厂家--广州天辰发电设备有限公司为大家分享的柴油发电机废气涡轮增压器五个装配过程及注意点，还有其他六个装配过程及注意点敬请关注下篇？《如何装配柴油发电机废气涡轮增压器？（二）》更多相关详情欢迎登录天辰官网：www.jsxggx.com
