如何拆装柴油发电机B系列喷油泵、调速器?

[文章来源:天辰] [发布日期:2020-06-17] [浏览次数:]
  柴油发电机B系列喷油泵、调速器的拆装除普通工具外,还需用专用工具,并保持工作场地、工作台、工具和零件的整洁。

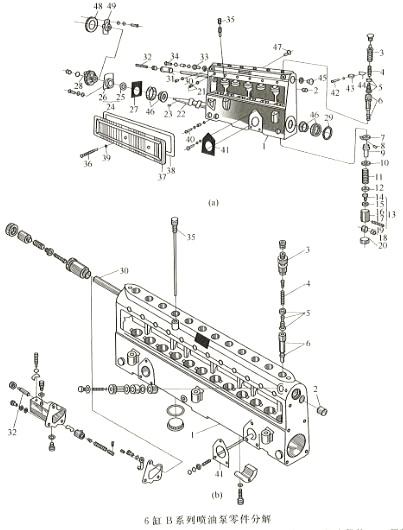

B系列喷油泵零件结构

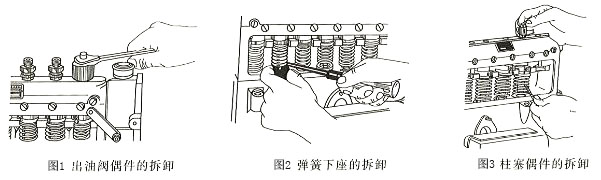

  喷油泵零件的分解可按如上图所示进行。首先拆除紧固夹板铅封,按顺序拆下出油阀紧座及出油阀弹簧。拆卸出油阀偶件时,由于出油阀尼龙垫圈使用后变形卡紧在泵体上,必须使用专川工具才能拆出(下图1)。然后,再用旋具撬起柱塞弹簧,即可取出弹簧下座,如下图2所示。松出柱塞套定位螺钉,用细铁棒向上顶出柱塞,就可以从上面连同阻塞套一起拉出柱寒偶件,如下图3所示。柱塞偶件及出油阀偶件不能碰毛,更不能拆散互换,必须成对地放在清洁的柴油中。

  柴油发电机喷油泵

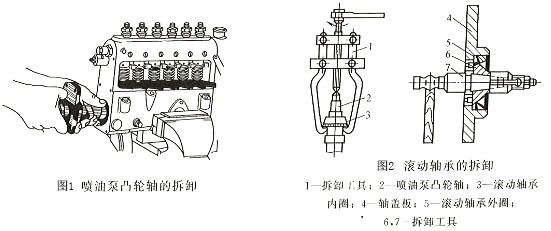

  若仅需拆卸喷油泵凸轮轴时,可以先用槽形板插在定时调节螺钉与螺母之间,架起滚轮体部件,使它和凸轮轴脱离接触,从前端就可拉出凸轮轴,如下图1所示。凸轮轴两端的滚动轴承,可用专用工具拉出和敲出,如下图2所示。

喷油泵凸轮轴拆卸

  柴油发电机调速器的零件分解需先将操纵手柄放松,取出调速弹簧,松开拉杆销钉上的螺母及后壳坚固螺钉,使调速杠杆部件与拉杆螺钉部件分离,整个调整器后壳连同杠杆部件就可拆下。拆卸拉杆螺钉时应先拆卸齿杆连接销。旋出调速杠杆轴两端的螺塞,推出杠杆轴,调速杠杆即可拆下。

  柴油发电机喷油泵、调速器的拆装方法如上所述,您是否学会了呢?广州天辰发电设备公司可提供30KW-2500KW各种规格普通型、自动化、四保护、自动切换、低噪音及移动式等高品质、低能耗发电机组以满足客户的一切电力需求。还可满足用户不同电压、不同频率的要求,以及多台机组并联网供电系统。
