康明斯柴油发电机组排烟系统排烟管长度及方向改变次数应尽量保持最小值，整个排烟系统的背压应低于允许值。影响背压值的因素有排烟管长度、弯头个数及消声器个数。管径越小，烟管越长，弯头个数越多，对排烟的阻力就越大。

烟管的布置

1、必须通过波纹管与机组排烟出口相连接以吸收热膨胀、位移和振动。

2、消音器置于机房内时，根据其尺寸、重量可采用从地面支撑的办法。

3、在烟管改变方向的部分，建议安装膨胀节，以抵消机组运行时管道的热膨胀。

4、90度弯头的内弯半径应为管径的3倍。

5、第一级消音器尽可能靠近机组。

6、当管路较长时，建议在末端安装一后级消音器。

7、排烟终端出口不能直对易燃物质或建筑物。

8、机组排烟出口不得承受重压，所有钢性管路应借助建筑物或钢结构得以支撑固定。

烟管的安装

1、为防止冷凝物倒流入机组，平置的排烟管应有坡度，低端远离发动机。

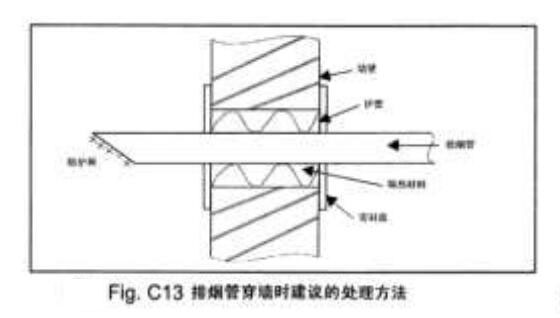

2、当烟管穿过易燃屋顶、墙壁或分隔物时，应加以隔热套筒及壁外套板，如 Fig.C13所示。

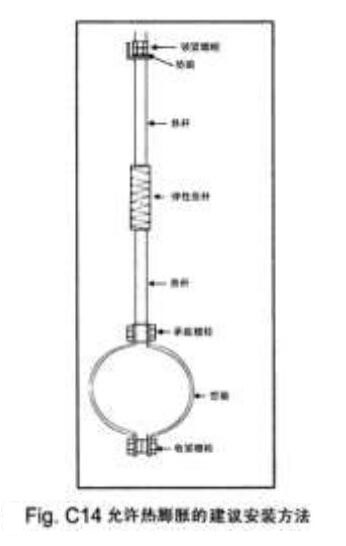

3、管路支撑固定时应允许热膨胀的发生，Fig.C14 为建议的安装方法。

4、烟管的终端应能避免雨水的滴落。可将烟管水平伸出，出口修斜或安装防雨帽。

以上是康明斯柴油发电机组排烟系统烟管的安装布置要求，广州天辰公司提醒您：为了营造良好的机房环境，在设计康明斯柴油发电机组排烟管路的时候，就要尽可能的合理，以免废烟废气污染机房环境。
