柴油发电机组电气线路的安装方法

[文章来源:天辰] [发布日期:2020-08-13] [浏览次数:]

柴油发电机组电气线路的安装一定要遵守相关技术规划和设计要求,注意电缆的敷设方式以及敷设路径的选择。下面广州天辰公司为您讲解一下柴油发电机组电气线路的安装方法。

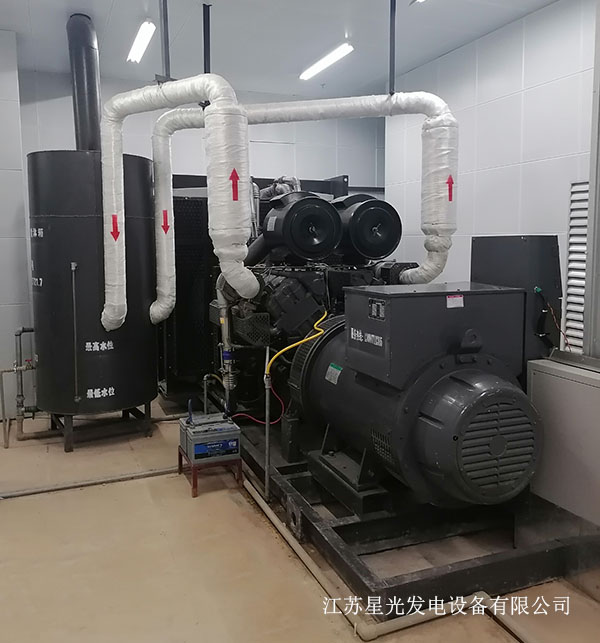

柴油发电机组电气线路的安装




一、线管

1.表面敷设的线管应有正确的支撑和固定。

2.管路必须接地。

3.应在电缆导入前将管路系统敷设好。

4.线管中至少应有40%的空间。

5.弯头的内弯半径不得低于线管外径的 2.5 倍。

6.管路系统应能防止灰尘和水的进入,但在管路的最高点和最低点处须设计有通风口。

7.开式布置的管路应由好的防火材料组成。



二、线槽

1.安装时应确保有足够的弯曲半径。

2.线槽中至少应有45%的空间。

3.线槽应有正确的支撑和固定。

4.线槽盖不应设在线槽的下侧。穿过墙壁、地板和天花时,线槽盖应紧密。

5.垂直布置的线槽,其内部应有适当的阻热材料防止顶部区域温度过高



三、电缆沟

1.发电机房和设备房内的电缆沟应为封闭式——带有混凝土或花铁板盖板。

2.电缆沟建造时应尽量使最大的电缆获得最小的弯曲半径。

3.电缆沟尽可能直,其底表平滑并有一定坡度以便水和油污能引排到集污槽。



四、地下敷设

1.铠装屏蔽电缆可以直接敷设于地下,应有 75 毫米厚的着床。

2.电缆沟中或直敷于地下的高低压电缆间距在 160 毫米与 400 毫米之间。

3.行经道路、通道或建筑结构底下时,电缆应通过导管或防护装置来避免机械损坏。

4.预留一定的空间以便将来的电缆敷设。

以上是柴油发电机组电气线路的安装方法,广州天辰公司建议用户在发电机组出线端使用软性电缆连接以吸收机组的振动;发电机组与开关机构、控制机构之间的电缆尽可能短,如果开关机构、发电机组之间有一定的距离,可以在机组旁安装一电缆连接箱,从而减少软性电缆的长度获得较好的经济性。
