柴油发电机组机房设计与布置的好坏,直接影响到机组是否能够正常稳定的长期运行、是否能满足周围环境的噪声要求、是否能方便的检修发电机组等问题。所以设计与布置一个合理的机房,不论是对业主来说还是对机组而言都是重要的。本篇广州天辰公司将对于柴油发电机组机房的设计与布置给您提供以下九点可靠建议。
一、安装机组时应注意:
1、机房内应有足量的新鲜空气供机组燃烧及冷却使用。
2、对于通道及空间的考虑,应以能满足机组运送、安装、服务及维护的空间需要为前提。
二、基础
柴油发电机组可以直接安装在能够承受发电机组本身的静态重量的水平面及具有足够强度的混凝土地面上。
三、允许的机房尺寸
柴油发电机组机房尺寸能满足机组四周维修/求生通道的要求。建议在柴油发电机组机房中,与任何墙壁,箱体或控制柜的距离至少有1米。
四、带有百叶窗的进、排风消声器
1、进、排风消声器由通风消声单元组成,消声器应安装有百叶窗,至少有50%的有效载面;还应有良好的流线和极低的气流阻力。若需获得较低的噪声水平值,则增加消声器的长度。
2、在百叶窗内侧应装有鸟类/害虫防护网,但不得阻碍冷却及排出空气的自由流动。
3、排风消声器应通过一个耐热防油的软性连接与机组的散热水箱相接。
五、排烟系统
1、在柴油发电机组机房布置图中,排烟系统是通过固定在天花板上的悬架固定的,如果建筑物的结构不允许该种作法,则需要从地面将排烟管路支撑。排烟管距离地面至少应有2-3米高,以保证行经人员的安全及防止突发性的接触。
2、建议在机组的排烟出口安装波纹管后再通过钢性管路与排烟消音器相连。
六、电缆系统
1、从机组输出开关至分配电箱的输出电缆应为软性结构:
2、建议将软性的电力输出电缆排放在电缆沟中的槽架上,并与控制电缆分开。
3、根据安装/环境条件,应将电缆正确支撑及固定。
七、切换屏
切换屏箱体为座地式,需要一定的安装空间,箱体四周应预留一定的空间及操作人员通道,最小尺寸不低于800毫米。

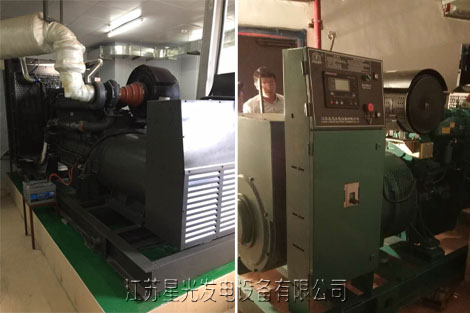

八、发电机组
1、机房布置图中所示机组配有8小时日用机底油箱。
2、散热水箱与风道或排风消声器之间的导风管长度应不少于300毫米。
3、进风口最好在发电机组电球端后面,以获得良好的空气循环。
九、门
机房的门应朝外开启,这样可以使房门在机组运行的过程中可以更好的关闭,但必须设置一个供撤离用的门按键或把手便于快速离开机房。
以上是广州天辰公司对于柴油发电机组机房的设计与布置建议,希望对您有所帮助,广州天辰公司是国内生产发电机、柴油发电机组较早的厂家之一,具有一支意识超前、年富力强、业务精通的管理队伍,在全国设有64个销售服务部,随时为用户提供设计、供应、调试、维修一条龙服务。
