简述柴油发电机组并机原理、使用方式及并机调试过程

[文章来源:天辰] [发布日期:2020-09-11] [浏览次数:]

柴油发电机组并机运行,具有控制系统经济、简单、灵活、方便,安全、可靠等优势特点,可以满足用户动态负载的要求和需要。


一、并机三要素:相序、电压、频率一致方可进行。

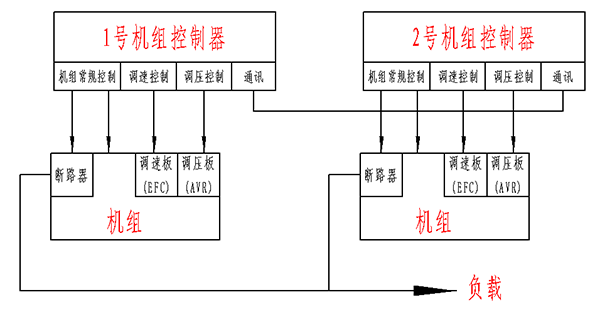

柴油发电机组并机原理



二、常见并机使用方式

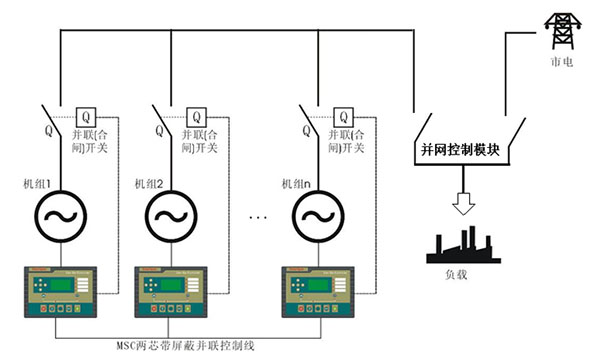

1、并机后通过并网模块控制输出

柴油发电机组并机方式

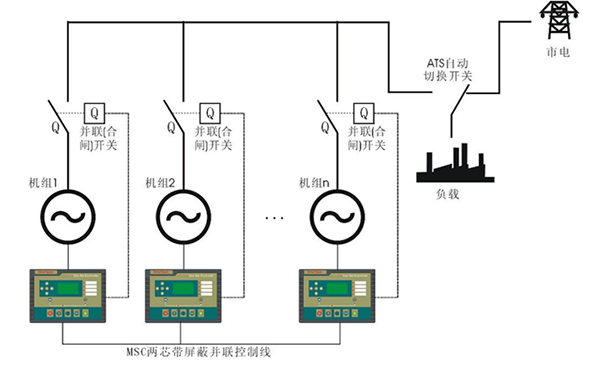

2、并机后经ATS输出

柴油发电机组并机方式

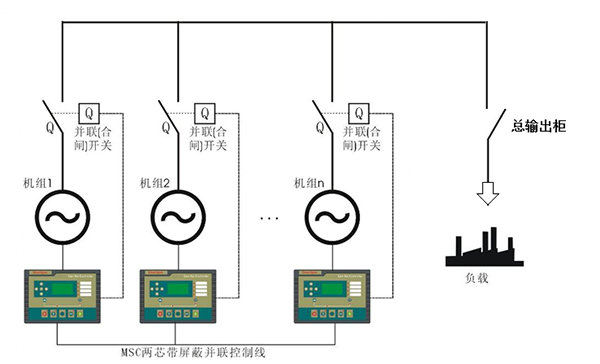

3、并机后直接经输出柜

柴油发电机组并机方式


三、并机调试过程简述



1、单机调试

a、检查并机柜的主电缆、控制器的发电电压取样线、电流互感器取样线、母排电压取样、两机通讯线等。

b、设置控制器基本参数设置。(机组参数、开关输入/输出量等)

c、起动机组调整发动机的转速在1500RPM电压在400V



2、并机调试:空载并机

a、机组空载并机,观察发电有功功率、无功功率、电流是否为零(有功调伏,无功调频)。

b、调节至无环流(有功功率、无功功率、电流均为零)。



3、并机调试:带负载并机

a、手动并机:控制器在手动模式,两台机组手动并机运行,逐步增加负载量进行测试。检验两台机组的有功功率和无功功率的分配是否平衡或者按比例分配。额定允许误差在±10%

b、自动并机:控制器均在自动模式模式,如第一台机组负载达到80%后启动第二台机组并均分负载,当总功率下降到主机组功率的70%时,关闭副机组由主机组单独供电。

(自动模式会进行同步检测、同步调整、同步合闸并车。)

以上是广州天辰公司简述柴油发电机组并机原理、使用方式及并机调试过程,相信看完本篇之后您对柴油发电机组并机运行又有了更深的了解了吧,广州天辰公司是国内生产发电机、柴油发电机组较早的厂家之一,可提供15KW-2500KW各种规格发电机,以满足客户的电力需求,还可满足用户不同电压、不同频率的要求,以及多台机组并联并网供电系统。
