合理的柴油发电机组机房设计是发电机组正常运行的必备条件,尤其是用于安放和固定柴油发电机组的基础底座非常重要,本篇广州天辰公司为您介绍一下机房设计中柴油发电机组基座的设计准则。
柴油发电机机组的基座必须符合以下原则:
1、必须能支撑发电机组的全部湿重,包括附属设备和机带液体(冷却液、油和燃料)
2、保持和稳固发动机、发电机和附属设备之间的安装位置
3、隔离发电机组的振动对周围的结构的影响

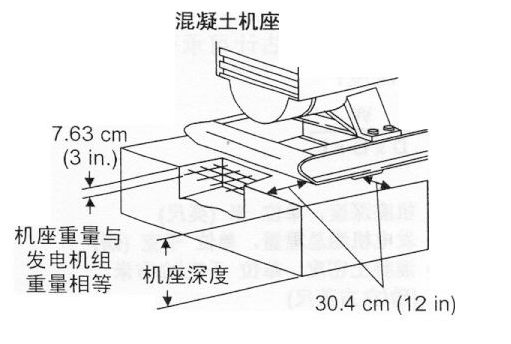

如果需要混凝土机座,基本的设计准则如下:
1、强度必须能支撑机组的湿重,外加动负载25%。当发电机并联运行时,必须承受2倍的湿重。
2、外围尺寸必须超过发电机组边缘至少300mm。
3、机座深度必须大于机座能承受发动机的湿重时的深度
可使用下面公式估算可承受发电机组重量的机座的深度:
FD=机座深度, 单位 米
W=机组总重量, 单位 千克
D=混凝土的密度 单位 千克/立方米(2402.8千克/立方米)
L=机座的长度, 单位 米
B=机座的宽度, 单位 米
钢筋混凝土基础必须保证一定的养护期,设备才可以就位。

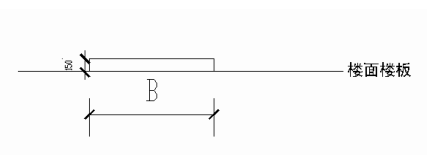

当机房地面为楼板或混凝土结构时,可采用下图结构的基础,高出地面100mm~200mm的混凝土基础,基础筋需与楼板连接。与楼板的连接方式:
与楼板筋均匀焊接
植筋焊接
膨胀螺丝焊接
