如何调整道依茨单体泵柴油机的供油正时?

[文章来源:天辰] [发布日期:2021-05-13] [浏览次数:]

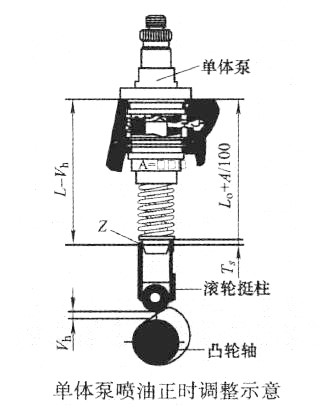

  与传统的机械式喷油系统不同,单体泵柴油机(以道依茨BFM1013柴油机为例)喷油正时的调整是通过调整单体泵垫片的厚度来实现的。具体如图所示:
  如果计算安装调整不当,柴油机将不能正常工作。因此,必须严格遵守下列方法和要求,准确计算和安装单体泵。

  (1)计算公式

  Ts=Ek-(Lo+A/100)

  式中:Ts为调整垫片的计算厚度,mm;Ek为根据标牌Ep码的对应数值;

  Lo为专用数值,Lo=143mm;A为单体泵上的手写数值(A=xxx)。

  (2)计算所需的条件。在下列情况下,必须计算单体泵的调整垫片的厚度(Ts):

  1、单体泵损坏后更换新的单体泵(个别更换或全部更换)时。

  2、非维修拆卸单体泵后,单体泵和调整垫片没有按缸号对应存放而错乱时。

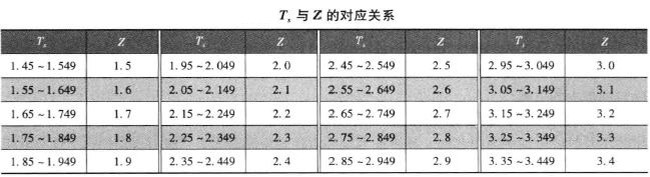

  柴时利用公式即可算出调整垫片的计算厚度T,然后对应查出调整垫片的实际厚度Z(mm),详见表。

  注意:如果Ep码或Ts值不存在表所列的范围内,则可以根据数据的规律实时调整增加并对照选用。

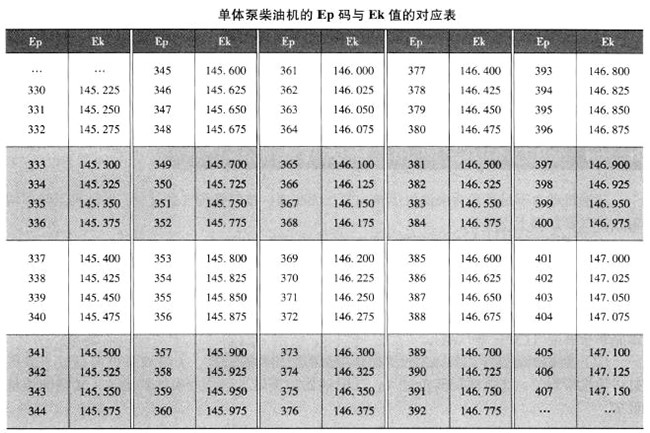

单体泵柴油机的Ep码与Ek值的对应表
单体泵柴油机的供油正时
