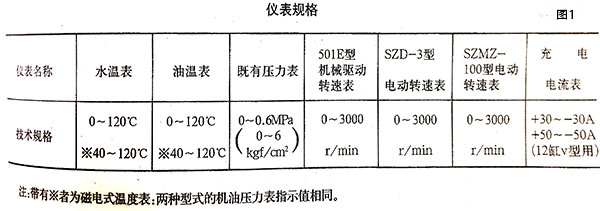

组仪表板装置是用来控制和监察柴油机的,一般由控制柴油机起动的电钥匙、按钮、起动预热开关、指示灯和用来监察柴油机工作的水温表、油温表、油压表、充电电流表、转速表、计时器及表板支架等组成。视柴油机机型的需要配用不同规格类型的仪表板装置。用户在购买配件时,必须注意应与原用仪表规格相同,各类仪表技术规格如图1所示。下面由天辰小编给大家详细介绍下柴油发电机组柴油机仪表板布置的区别和使用方法。

 柴油机仪表板

一、4缸直列非增压型发电机组柴油机采用同一型式的仪表板,装有起动按钮,水温表,油温表,油压表和充电电流表。仪表装置如图2右上部分所示。

柴油机仪表板

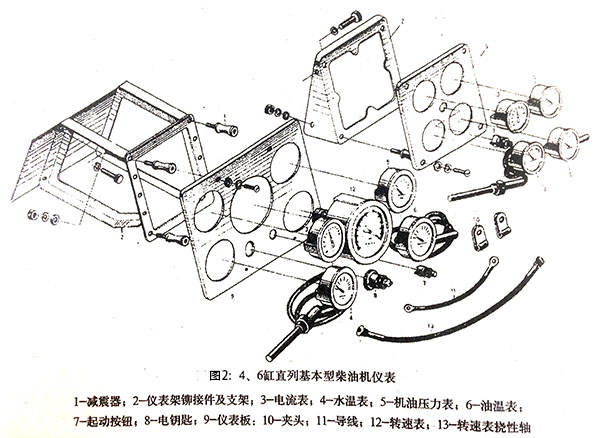

二、6缸直列非增压型柴油机的仪表,如图2下部分所示,装有电钥匙、起动按钮、水温表,油温表、油压表、充电电流表和机械驱动的转速表,其传动装置如图3所示。在某些变型柴油机上还采用了电动转速装置。

 柴油机仪表转速表

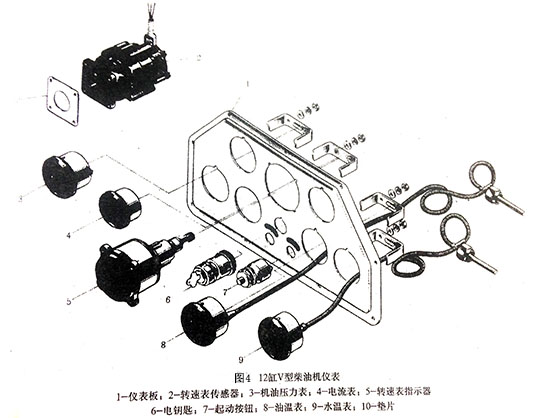

三、12V型柴油机的仪表如图4所示,装有电钥匙、起动按钮、充电电流表,油温农、电动转速指示器和两只水温表和机油压力表。

 柴油机仪表板

四、SZD-31型电动转速表为三相交流式,主要用于12V型柴油机上,由转速表指示器和转速表传感98两部分组成,两者之间用三根导线连接,柴油机工作时,如发现指示器刻度指针与表面刻度数所指示的方向不符时,只要将三根导线中的两根接线位置对调即可。传感器安装在组柴油机的前盖板上,靠凸轮轴驱动,如图5所示。必要时一个传感器S可同时接两个转速指示器。

 柴油机转速表传感器

五、在某些增压柴油机的仪表板上还装有用来控制安装在进气管上预热器的开关等,预热装置如图6所示。

 柴油机转速表传感器

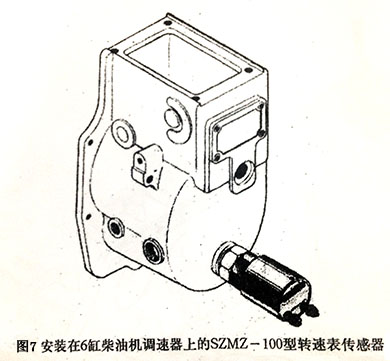

六、SZMZ-100型电动转速表为单相磁电式,由转速指示器和转速传感器两部分组成,两者之间用两根导线连接。传感器内没有两组单相绕组,一组作转速信号用;另一组视需要,可作其它控制信号用。传感器的安装方式有两种,视柴油机机型需要,可安装在前盖板上由喷油泵传齿轮驱动,亦可安装在调速器后盖上,靠油泵凸轮轴驱动。如图7所示。



以上是由和大家分享的柴油发电机组柴油机仪表板布置的区别和使用方法,希望对各位用户有帮助。我公司创始于1974年,在全国设有64个销售服务部,长期为用户提供纯正的备品备件、技术咨询、指导安装、免费调试、免费检修、机组改造及人员的培训服务。服务热线:13878198542
