前面已经为各位分别介绍了10KW高压电缆直埋敷设、电缆管道敷设的设计及施工精细化标准,下面继续跟大家分享下电缆沟/工作井敷设的设计及施工各项需要注意的要素。
一、适用范围
适用于10kV电缆工程的砖砌电缆沟、(沟)工程配套的工作井的施工。
二、主要引用标准
GB 50210 《建筑装饰装修工程施工质量验收规范》
GB 50204 《混凝土结构工程施工质量验收规范》
GB 50203 《砌体工程施工质量验收规范》
GB 50202 《建筑地基基础工程施工质量验收规范》
GB 50217 《电力工程电缆设计规范》
GB 50168 《电气装置安装工程电缆线路施工及验收规范》
DL/T 5221 《城市电力电缆线路》
Q/CSG11105-2008 《南方电网工程施工工艺控制规范》
《中国南方电网有限责任公司电网建设施工作业指导书 第四部分:配网工程》
《中国南网公司10kV和35kV配网标准设计(2011年版)》
三、设计要求
1、砖砌电缆沟
(1)电缆壕沟严禁平行设置于管道的正上方或下方,严禁布置热力管道,严禁有易燃气体或易燃液体的管道穿越。
(2)电缆路径的上下左右转向部位,均应满足电缆允许弯曲半径要求。如下表所示。
图1:允许最小弯曲半径
(3)沟体的开挖深度,应按设计要求执行。开挖施工中不得超挖,如发生超挖,应用石粉回填夯实至设计深度。
(4)沟体开挖后,应按现场的土质的坚实情况进行必要的沟底夯实及沟底平整。
(5)在沟底捣制C15混凝土板基础,垫层厚度为行人:100mm 行车:150mm。捣制混凝土板基础要平直,浇灌过程中用平板振动器震捣。
(6)当电缆沟出现高差时,需进行放坡处理,坡度不宜大于15°。
(7)电缆沟低于地下水位、电缆沟与工业水管沟并行邻近,宜加强电缆构筑物防水处理。
(8)电缆沟与工业水管沟交叉时,电缆沟宜位于工业水管沟的上方。
(9)电缆沟宜每隔20m设置自然集水口一个, 电缆构筑物应实现排水畅通,电缆沟纵向排水坡不小于0.5%。必要时应实施机械排水。集水口采用Φ200PVC管,管内充满细砂。
(10)砖砌电缆沟沟壁砖砌灰缝必须饱满,砂浆强度达到设计强度的70%后才允许砂浆抹面。电缆沟长度超过50米时,砌体及压梁应设置伸缩缝。内壁及沟底用1:2水泥防水砂浆(掺5%水泥重量防水剂)批挡抹面15厚,宜分两层抹面并压光。
(11)质量要求:砖砌电缆沟中心线偏差≤10mm(每段或每50m)、平整度偏差≤3mm、沟顶及埋件水平偏差≤3mm、沟壁截面尺寸偏差≤3mm;
(12)砖砌电缆沟设C20混凝土压顶,压角采用L75X6角钢。要求工作井盖板顶面标高应与行车路面标高一致。
(13)电缆沟或工作井内通道的净宽 ,不宜小于下表所列值。
图2:工作井内通道的净宽(mm)
注:*浅沟内可不设置支架,勿需有通道
(14)电缆支架宜选用复合材料支架,电缆支架的强度,应满足电缆及其附件荷重和安装维护的受力要求,且应符合下列规定:
a)有可能短暂上人时,计入900N的附加集中荷载。
b)机械化施工时,计入纵向拉力、横向推力和滑轮重量等影响。
c)在户外时,计入可能有覆冰、雪和大风的附加荷载。
d)电缆沟支架纵向间距800mm处安装。电缆支架的安装,应当平直。各支架的同层横档应在同一水平面上,其高低偏差不应大于5mm。在有坡度的电缆沟内的电缆支架,应有与电缆沟或建筑物相同的坡度。

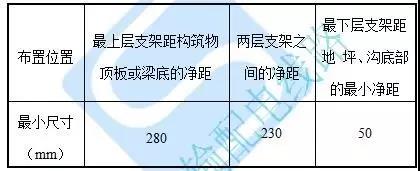

e)水平敷设时电缆支架的最上层、最下层及两层之间布置尺寸,应不小于下表所列值。
图3:层、最下层及两层之间的最小布置尺寸(mm)
f)沉底的电缆沟宜每隔20m设置检查井,每隔60m设置一个工作井,每隔200m设置电缆中间头井。浮面电缆沟与转角井、三通井、四通井等连接处,宜按20%坡度将电缆沟底部 进行纵向放坡。
g)回填土按200mm厚分层夯实,夯实遍数根据土质压实系数及所用机具确定。回填土不能有含腐蚀性物质,不能有木块、碎布等有机物,以防诱发白蚁。
h)电缆走廊在人行道上设置电缆标志牌;在绿化带或泥土路段设置电缆标志桩。电缆标志牌宜每隔10m处设置。标志桩宜每隔20m处设置。所有工作井口需设置电缆标志牌。
2、工作井
(1)工作井的开挖深度,应按设计要求执行。开挖施工中不得超挖,如发生超挖,应用石粉回填夯实至设计深度。
(2)开挖后,应按现场的土质的坚实情况进行必要的井坑夯实及平整。
(3)排管行人井及电缆沟井的井壁为砖砌,排管行车井壁及封闭式工作井为现浇混凝土结构。
(4)在井坑底板捣制C15混凝土板基础,行人井垫层厚度为200mm,行车井垫层厚度为100mm。捣制混凝土板基础要平直,浇灌过程中用平板振动器震捣。
(5)井坑底板设置自然集水口一个,排水坡不小于0.5%。集水口采用Φ200PVC管,管内充满细砂。
(6)砖砌工作井沟壁砖砌灰缝必须饱满,砂浆强度达到设计强度的70%后才允许砂浆抹面。内壁及沟底用1:2水泥防水砂浆(掺5%水泥重量防水剂)批挡抹面15厚,宜分两层抹面并压光。
(7)质量要求:中心线偏差≤10mm(每平面)、平整度偏差≤3mm,垂直度偏差≤3mm,埋件水平偏差≤3mm,沟壁截面尺寸偏差≤3mm;
(8)现浇混凝土采用清水混凝土工艺施工,混凝土强度达到设计强度的70%后才允许回填土。
(9)单层排管直线段宜50m设置一个工作井,每200m设置一个敞开式中间头井。多层排管直线段宜80m设置一个工作井,工作井采用半敞开式结构。
(10)每座封闭式工作井的顶板应设置直径不小于700mm人孔两个。
(11)每座工作井内的两侧除需预埋供安装立柱支架等铁件外,在顶板和底板以及于排管接口部位,还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。
(12)安装在工作井内的金属构件皆应用镀锌扁钢与接地装置连接。每座工作井应设接地装置,接地电阻不应大于100Ώ。
(13)工作井两端的排管孔口应封堵。
(14)在10%以上的斜坡排管中,应在标高较高一端的工作井内设置防止电缆因热伸缩而滑落的构件。
(15)砖砌工作井设C20混凝土压顶,压角采用L50X5角钢。要求工作井盖板顶面标高应与行车路面标高一致。
(16)回填土按200mm厚分层夯实,夯实遍数根据土质压实系数及所用机具确定。回填土不能有含腐蚀性物质,不能有木块、碎布等有机物,以防诱发白蚁。
3、盖板
(1)盖板及其材质构成,应满足承受荷载和适合环境耐久的要求。
(2)盖板采用预制钢筋混凝土盖板,采用双层双向配筋,用型钢焊接包边钢框。电缆沟的沉底不采用包边钢框。
(3)盖板采用细石混凝土浇注,混凝土最大粒径小于板厚的一半。要求盖板平整、美观。
(4)盖板表面印有电缆标志。
(5)质量要求:盖板角钢边框制作长度偏差≤3mm、宽度偏差≤3mm、对角线偏差≤3mm;盖板制作长度偏差≤5mm、宽度偏差≤5mm、厚度偏差≤3mm、对角线偏差≤3mm、表面平整度偏差≤5mm。
4、施工工艺要点
(1)确定高程基点和沟边线的基线,使用平水仪测定引入基沟内,确保沟段走向的水平平面;
(2)沟体开挖出土方应及时外运,不得随意堆放;
(3)土方开挖的深度、宽度尺寸应符合设计要求做好排水、降水措施,按照放坡要求开挖;;
(4)沟体开挖时,密切注意地下管线、构筑物分布情况,发现问题,应立即停止开挖,并通知设计及监理人员,处理办法解决后继续施工;
(5)沟、坑结构轴线、标高符合要求,基底平整密实、无积水,排水坡度正确;
(6)模板必须有足够的刚度、强度和稳定性;
(7)钢筋制作安装符合规范要求,按图施工;
(8)砼浇筑厚度必须满足设计要求,同时,坡度必须满足设计及规范要求,防止积水;
(9)混凝土施工必须采用机械震捣;
(10)砌体工程应砂浆饱满,上下错缝,不得出现通缝现象;
(11)抹灰施工必须粘结牢固,无脱层、空鼓现象;
(12)电缆沟压顶及沟盖板平整顺直,铺设稳固无响动;
(13)拆模时间应根据当时气温计混凝土强度情况而定,不宜过早或过迟拆模,注意成品保护及浇水养护;
(14)承载能力符合设计要求;
(15)无明显的变形、损伤、污染、锈蚀;
(16)焊缝高度、长度符合规范,焊缝均匀,无咬边、夹渣、气孔;
(17)盖板表面整洁、无破损、无裂缝;
(18)钢制的沟道盖板规格尺寸等符合设计要求;
(19)砼平整密实、色泽均匀,表面无严重缺陷;
(20)棱角方正,棱边顺直;表面整洁、无破损、无裂缝;尺寸偏差在许可范围内;
(21)预留孔洞尺寸、标高、平直度满足设备安装要求。
五、样板图片

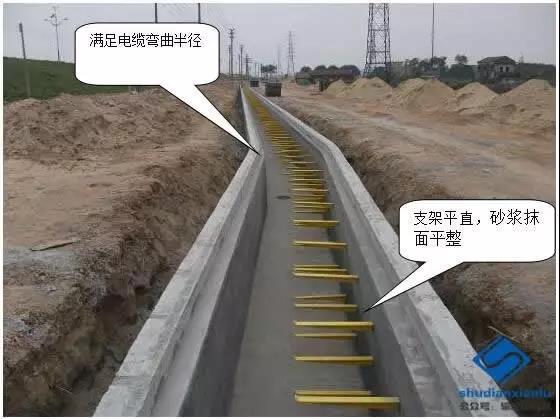

图4:电缆沟

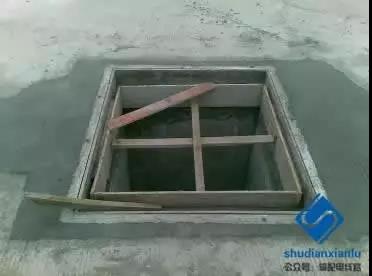

图5: 工作井

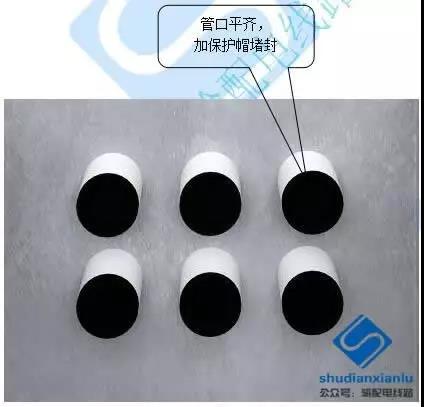

图 6:工作井管口处理

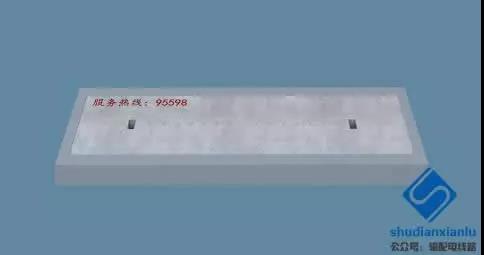

图7: 角钢包边盖板
