前面我们已经给大家介绍了10KV高压发电机电缆工程“直埋电缆”、“电缆管道”、“”敷设的设计及施工精细化标准,下面由天辰小编继续给大家解说下“电缆桥架”敷设的设计及施工标准。
一、适用范围
适用于10kV电缆工程的电缆桥架的施工。
二、主要引用标准
GB 50303 《建筑电气工程施工质量验收规范》
GB 50217 《电力工程电缆设计规范》
GB 50168 《电气装置安装工程电缆线路施工及验收规范》
DL/T 5221 《城市电力电缆线路》
Q/CSG11105-2008 《南方电网工程施工工艺控制规范》
《中国南方电网有限责任公司电网建设施工作业指导书 第四部分:配网工程》
《中国南网公司10kV和35kV配网标准设计(2011年版)》
三、设计要求
(1)桥架应符合下列规定:
a)表面应光滑无毛刺。
b)应适应使用环境的耐久稳固。
c)应满足所需的承载能力。
d)应符合工程防火要求。
(2)桥架的加工应符合下列要求:
a)钢材应平直,无明显扭曲。下料误差应在5mm范围内,切口应无卷边、毛刺。
b)支架焊接应牢固,无显著变形。
c)金属桥架应有防腐处理,在强腐蚀环境,宜采用热浸锌等耐久性较高的防腐处理;轻腐蚀环境或非重要性回路的电缆桥架,可采用涂漆处理。
(3)电缆桥架型式的选择,应符合下列规定:
a)电缆桥架组成的梯架、托盘,可选用满足工程条件阻燃性的玻璃钢制。
b)需屏蔽外部的电气干扰时,应选用无孔金属托盘加实体盖板。
c)在有易燃粉尘场所,宜选用梯架,最上一层桥架应设置实体盖板。
d)高温、腐蚀性液体或油的溅落等需防护场所,宜选用托盘,最上一层桥架应设置实体盖板。
e)需因地制宜组装时,可选用组装式托盘。
f)除上述情况外,宜选用梯架。技术经济综合较优时,可选用铝合金制电缆桥架
(4)电缆桥架的组成结构,应满足强度、刚度及稳定性要求,且应符合下列规定:
a)桥架的承载能力,不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值。
b)梯架、托盘在允许均布承载作用下的相对挠度值,钢制不宜大于1/200;铝合金制不宜大于1/300。
c)钢制托臂在允许承载下的偏斜与臂长比值,不宜大于1/100。
d)振动场所的桥架系统,包括接地部位的螺栓连接处,应装置弹簧垫圈
e)当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m时,应留有不少于20mm的伸缩缝,其连接宜采用伸缩连接板;电缆桥架跨越建筑物伸缩缝处应设置不少于20mm的伸缩缝
f)电缆桥架在每个支吊架上的固定应牢固,安装牢固,横平竖直。桥架连接板的螺栓应紧固,螺母应位于桥架的外侧。
g)铝合金桥架在钢制支吊架上固定时,应有防电化腐蚀的措施。
(5)电缆桥架转弯处的弯曲半径,应满足电缆允许弯曲半径要求。如下表所示
允许最小弯曲半径
6)电缆桥架敷设在易燃易爆气体管道和热力管道的下方。与其他管道的最小净距,符合下表的规定。

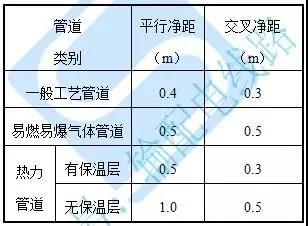

与管道的最小净距(m)
(7)电缆桥架水平安装的支架间距为1.5m~2m,垂直安装的支架间距不大于2m。电缆桥架最上层至楼板的距离不宜小于350mm。双层电缆桥架之间的净距不宜小于h+100mm(h为桥架高度)。
(8)在竖井安装室的桥架,其垂直偏差不应大于其长度的0.2%;支架横撑的水平误差不应大于其宽度的0.2%;竖井对角线的偏差不应大于其对角线长度的0.2%。
(9)金属制桥架系统,包括金属电缆桥架及其支架和引入或引出的金属电缆导管,应设置可靠的电气连接并接地。采用玻璃钢桥架时,应沿桥架全长另敷设专用接地线。
(10)电缆桥架的外表面明显位置,直线段每隔10~15m以及分支、转弯等处应设置用油漆喷涂醒目的电缆标志。
四、施工工艺要点
(1)金属电缆桥架及其支架全长应不少于2处与接地干线相连接;
(2)钢制电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于25mm2;
(3)支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全;
(4)电缆桥架多层安装时,为了散热和维护及防止干扰的需要,桥架层应留有一定距离;
(5)弱电电缆与电力电缆间不小于0.5米,如有屏蔽盖板可减少到0.3米,电力电缆间不小于0.3米;
(6)电缆桥架直线段和弯通的侧边均有螺栓连接孔。当桥架的直线段之间、直线段与弯通之间需要连接时,可用直线连接板进行连接。有的桥架直线段之间连接时还在侧边内侧使用内衬板;
(7)连接两段不同宽度或高度的托盘,梯架可配置变宽连接板或变高板;
(8)托盘、梯架分支、引上、引下处宜有适当的弯通。因受空间条件限制不便装设弯通或有特殊要求时,可使用铰链连接板和连续铰接板;
(9)梯架(托盘)连接板的螺栓应紧固,螺母应位于梯架(托盘)的外侧。
五、样板图片

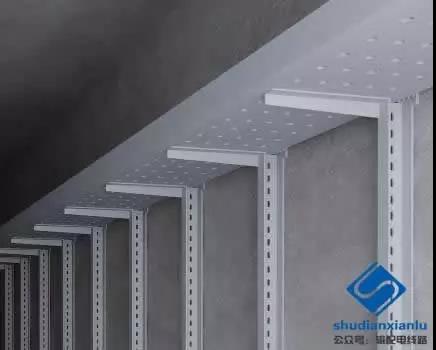

图为托臂安装式桥架

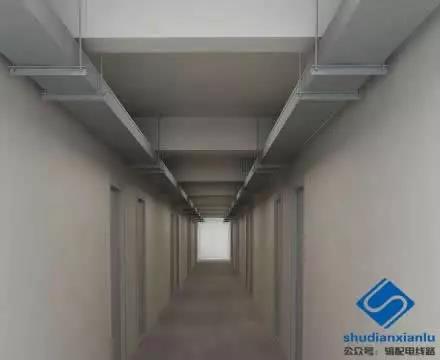

图为吊架安装式桥架
