柴油发电机作为最常用的应急电源之一，在建筑电气设计中，会经常使用。设计者在考虑其满足系统正常运行的前提下，也应该考虑到经济性，“大牛拉小车”和“小牛拉大车”的方式都是应该杜绝的。为了帮助各位用户对供电系统有更深入的了解，下面由天辰小编为大家介绍下柴油发电机及其辅助系统供电结构原理。

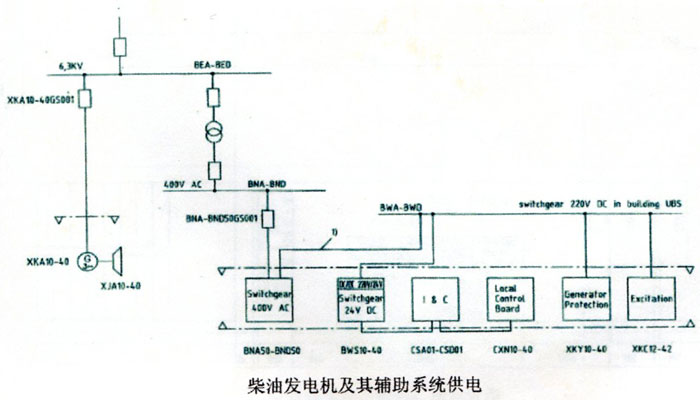

如上图所示，柴油发电机XKAI0-40送电到6KV的BEA-BED坶线，经变压器BNT11_41《电到400V的BNA-BND，从BNA-BND中某～开关送电至BNA50-BND50。BNA50-BND50上所接符合全部为柴油发电机及其辅助系统设备。220VBWA-BWD直流母线也同时送电到BNA50-BND50作控制用电。
BWA-BWD的负荷还有XKY10-40-发电机保护、XKC12-42-发电机励磁、BWS10-40-柴油发电机重要负荷供电直流母线（24V）。BWSI0-40的重要负荷中有辅助系统的一些重要和BN（400V）、BS（24V）控制电，还有CSA01-CSDOI-控制柜，从CSA01-CSD01供电到CXNI0-40-就地控制柜。这样形成了整个柴油发电机系统的供电。
