自动化柴油发电机组可实现两路电源包括市电与市电、市电与发电或者发电之间的全自动切换,保证用户的正常用电要求。下面由天辰小编为大家介绍柴油发电机组系统电气柜的结构及原理。
组分四通道,分别对安全系统四通道供电,故称为应急柴油发电机组。每通道的发电机励磁控制系统相同。

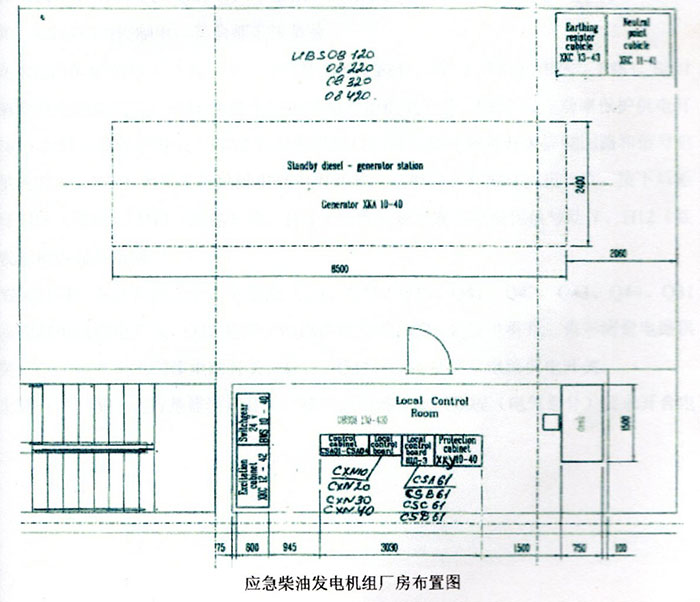

如图所示,在UBS08130-430中有BWS10-40开关柜;XKC12-42励磁柜——专用作发电机励磁提供电流;CSA01-04——就地控制柜,收集处理信号;CXN10-40——就地控制柜,显示柴油发电机及其辅助系统信息,控制柴油发电机组;CSA61-CSD61——信号显示柜,几个重要的液位在这里显示;XKY10-40——发电机保护柜,内装设发电机继电保护器。UBS08120-420中有XKC13-43——接地电阻柜和XKC11-41——中性点柜,装有CT和PT以测量发电机电压电流参数,以及取励磁电流。
在XKC12-42柜中,有六个开关,运行时需注意。编号分别是F1、Q34、Q33、Q328、Q36。F1是副励磁机电压供电开关,Q34是最低励磁限制器开关。Q328为220V控制电路电源。Q33是加速起励开关,Q36为调压电动机开关。在BWS10-40柜下部GA001,有直流220V到直流24V的转换装置两套,并联,在各个装置上有自身的接通开关,运行时需接入,还有四个开关分别是Q1、Q2、F10、F11。
Q1是上部直流转换装置的接入开关,Q2是下部直流转换装置的接入开关,F10是220V仪表供电开关,F11是24V电压表和电流表的供电开关。在EA001中有开关六个,分别是Q1、Q2、Q3、Q4、Q5、Q6,Q1向BNA、B、C、D(AC400V)供控制电,Q2向BWS10、20、30、40(24V)供控制电,其余都未接负荷。
在XKY10-40柜中有开关六个,分别是S801、F811、F812、F813、F882、F883。S801为继电器供电的总开关,F811为定子绕组接地保护供电开关,F812为逆功率保护供电开关,F813为过电流保护开关,F882为发电机出口断路器储能弹簧开关控制回路和信号电路的供电开关,F883为同步辅助继电器供电开关。在柜门上有测试按钮S11,按下后柜顶两灯H11(桔色)、H12(红色)亮。H11(桔色)表示发电机继保信号动作,H12(红色)表示柜内设备故障。
XKC11-41中有开关七个,分别是Q31、Q32、Q35、Q41、Q42、Q43、Q44。Q31是电压控制电路供电开关,Q32是保护电路供电开关,Q35是发电机开三角形测量电路供电开关,Q41是发电机同步电路开关,Q42、Q43、Q44是测量电路供电开关。
上述开关,都是运行时需注意的开关,按应急柴油规程(电气部分)要求开合电路。
