继《》，分享了推杆、凸轮轴、曲轴等发电机的部件检测方法，本文继续给大家介绍发电机的活塞环，活塞销，连杆，节温器，喷油器。活塞与汽缸盖、汽缸套构成柴油机燃烧室，承受燃气作用力并通过活塞销和边杆传递给曲轴，以使曲轴旋转而输出动力，同时，在压缩过程中还要承受边杆的推力，因此检测活塞、喷油器、节温器等部件检测是非常重要的工作之一，如需要了解更详细的发电机零部件检测资料，欢迎大家来电交流：13878198542
|
活塞外径（mm） |
配缸间隙（mm） |
|
Φ127.726-Φ127.774 |
0.216-0.284 |
活塞环：活塞环置于缸套上部，用塞尺测量开口间隙，当间隙值超过限值时应更换。
|
|
标准值(mm) |
极限值（mm） |
|
第1环 |
0.35-0.50 |
1.5 |
|
第2环 |
0.40-0.60 |
1.5 |
|
油环 |
0.4-0.7 |
1.5 |
将活塞环置于相应的环槽，用塞尺测量侧隙，当间隙值超过限值时应更换。
|
|
标准值(mm) |
极限值（mm） |
|
第2环 |
0.050-0.082 |
1.5 |
|
油环 |
0.03-0.07 |
1.5 |
活塞销：在三处位置用千分尺测量活塞销外径，超过极限值时更换。
|
标准值(mm) |
极限值（mm） |
|
Φ49.994-Φ50.000 |
≤Φ49.983 |
检查活塞销和连杆衬套间隙，超过极限值时应更换超尺寸件。
|
标准值（mm） |
极限值（mm） |
|
0.055-0.071 |
0.15 |
连杆：
1)将连杆安装在连杆测定机上，利用塞尺检查大、小头孔平行度。如果超过极限值，予以更换。
2)标准值为0.02mm，极限0.2mm。
3)将活塞连杆总成安装到曲轴上，使用塞尺测量连杆大头端的侧面间隙，标准值为(0.24-0 392)mm。如果超过极限值，予以更换。
4)连杆螺栓从螵栓法兰面至螺栓尾端标准长度为(67.2～67.5)mm，使用极限为69mm。
节温器：
1)检查蜡丸和弹簧有无损坏。
2)把温度计放入水中并采取间接方法把水加热，当水温达到71℃时阀开始打开，当水温达到83℃时水阀完全打开。
3)测量阁打开温度和阀完全打开时的温度，检测阀的升程是否大于6.5mm，如果异常请更换。
喷油器：
1)拆卸喷油器，检查各部分零件是否损坏，如损坏则更换。

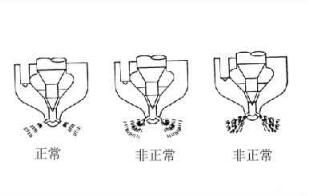

2)重新装，在喷油器试验台上检测喷射压力，喷身压力 为（27-28）MPa，试验时喷嘴喷油雾化如图示，如果异常请更换。
