柴油发电机组维修工具千分尺的读数方法是什么?

[文章来源:天辰] [发布日期:2018-04-28] [浏览次数:]

    上篇已和大家分享了柴油发电机组维修工具的构造和分格原理,下面由天辰小编和大家继续学习下其读数方法。



(1)读固定套筒上的数值  看微分筒左边固定套筒上露出来的刻线值是多少(读数时要特别注意0.5mm的刻线是否露出来了,否则会少读或多读0.5mm)。



  (2)读微分筒上的数值  看微分筒上的哪条刻线与固定套筒上的轴向刻线对齐。当固定套筒的轴向刻线与微分筒上的任意一条刻线都对不齐时,就应估读这个数,这时的读数应该是第三位小数(即微米)。



  (3)相加  两次读数相加即为千分尺所测得的尺寸。

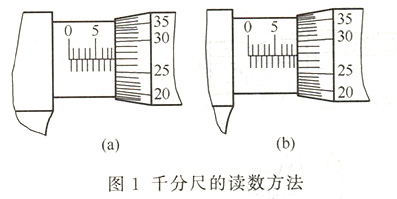

发电机千分尺



    下面用上图1加以说明。对图l(a)而言:第一步,看微分筒左边固定套筒上露出来的刻线值,是8mm(0.5mm的刻线没有露出来);第二步,看微分筒上的哪条刻线与固定套筒上的轴向刻线对齐,此时是第27条刻线与固定套筒上的轴向刻线对齐,其读数为27×0.01=0.27 (mm);第三步,两次读数相加,8+0.27=8.27(mm)。对图1(b)而言:第一步,看微分筒左边固定套筒上露出来的刻线值,是8+0.5=8.5(mm)(0. 5mm的刻线露出来了);第二步,看微分筒上的哪条刻线与固定套筒上的轴向刻线对齐,此时没有哪条刻线与固定套筒上的轴向刻线对齐(在第27条刻线与第28条刻线之间,但更靠近第28条刻线)。此时,应估读数值,其读数约为0.278mm;第三步,两次读数相加,8.5+0.278=8.778 (mm)。



    通过以上的学习,工具千分尺的读法,您学会了吗?如需要天辰公司技术指导欢迎拨打全国热线:13878198542【注:本文未经允许禁止转载】
