如何修理柴油发电机组的气缸?(二)

[文章来源:天辰] [发布日期:2018-11-08] [浏览次数:]

我们在上篇已经为大家介绍了的搪削、正确选配活塞及活塞环的相关技巧,下面由专业柴油发电机厂家——广州天辰发电设备有限公司为您针对准确计算搪削量、上机搪削方法做进一步的讲解。



    一、准确计算搪削量



    目前,一般采用按选定的柴油发电机组活塞搪磨气缸,也就是说,先测量按修理尺寸所选定的活塞裙部外径,再结合必要的裙部间隙和预留磨量,决定各缸的搪削尺寸,根据柴油发电机组活塞和气缸的实际尺寸计算搪削量:



搪削量=活塞裙部最大直径-气缸最小直径+配合间隙-磨缸余量



活塞与气缸配合间隙的大小与气缸的直径、活塞的材料和活塞的构造有关。各机型内燃机都有具体规定。



    磨缸余量是根据磨缸设备的精度和操作工艺技术水平来选择的,不能过大或过小。过大则浪费时间,而且还容易使气缸的失圆度和锥形度超过公差;过小则精度和光洁度很难达到要求,质量不能保证,一般为0.03~0.06mm。



    例如,前述内燃机经检验气缸磨损的最小直径为82.30mm(采用第四级修理尺寸+1.OOmm,这一级活塞裙部的最大直径为82.88mm),取0.03mm的配合间隙和0.06mm的磨缸余量,则搪削量= 82.88-82.30+0.03-0.06=0.55mm。

 柴油发电机气缸修理


    二、发电机组气缸上机搪削



    柴油发电机组气缸上机搪削时,要根据每次吃刀量的允许限度考虑掂削次数。一般铸铁气缸,第一刀因气缸表面有硬化皮层和气缸失圆造成搪削负荷不均匀,最后一刀为了保证的表面粗糙度,所以吃刀量均应小一些,一般为0.05mm左右,中问几次可大一些,一般以0.20mm为限,但不得超过搪缸机规定的吃刀量。

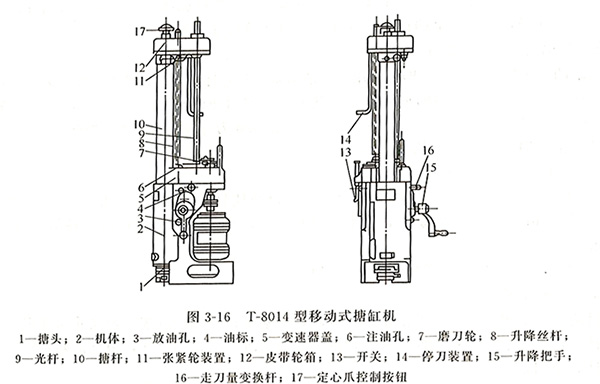

    气缸的搪削,由专用的搪缸机来进行,一般有立式搪床和移动式搪缸机两类。搪缸机的结构不同,其使用方法也不一样。现以国产T-8014A型移动式搪缸机为例介绍搪缸机的使用方法,其外形和外部结构如图3-16所示。

 T-8014型移动式搪缸机

    T-8014到移动式搪缸机的主要性能如下。



    搪孔直径:65~140mm



    最大搪孔深度:300mm



    主轴转速:250r/min、 380r/min



    主轴进给量(走刀量):0.11mm/r



最大切削深度:t≤o.5mm



以上是由专业柴油发电机厂家——广州天辰发电设备有限公司为您针对准确计算搪削量、上机搪削方法做的进一步介绍,希望对大家有帮助。我公司创始于1974年,为广州天辰动力集团全资子公司,是国内生产发电机组较早的厂家之一。全国设有64个销售服务部,随时为用户提供设计、供应、调试、维修一条龙服务。网址:
