柴油发电机燃油供给系统基本结构

[文章来源:天辰] [发布日期:2020-05-28] [浏览次数:]
  柴油发电机燃油供给系统是由输油泵、燃油滤清器、喷油泵(高压油泵)、调速器、喷油器(喷油嘴)及燃油管路等组成,下图为135系列6缸(B系列泵)直列型柴油机燃油供给系统。

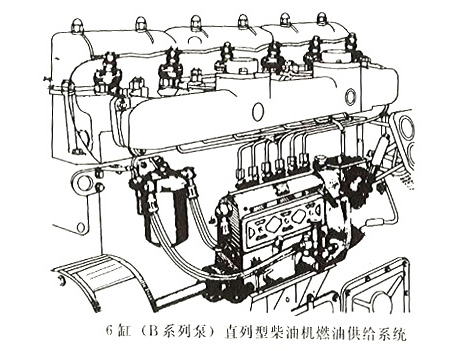

  6缸B系列泵直列型柴油机燃油供给系统

  柴油发电机工作时,输油泵从燃油箱吸取燃油,送至燃油滤清器,经滤清后进入喷油泵。燃油压力在喷油泵内被提高,按不同工况所需的供油量,经高压油管输送到喷油器,最后经喷油孔形成雾状喷入燃烧室内。输油泵供应的多余燃油,经燃油滤清器的回油管返回燃油箱中,喷油器顶部回油管中流出的少量燃油亦流回至燃油箱中。

  135基本型柴油机采用B系列和B系列强化型喷油泵。两种泵的结构基本相同,B系列喷油泵的出油阀直径均为6mm,柱塞直径有9mm和10mm两种。而B系列强化喷油泵的出油阀直径为7mm,柱塞直径有11mm、11.5mm和12mm等多种。

  以上是由专业柴油发电机厂家--广州天辰发电设备有限公司为大家分享柴油发电机燃油供给系统基本结构与原理,可以帮到各位。我公司创始于1974年,为广州天辰动力集团全资子公司,是国内生产发电机较早的厂家之一。公司拥有雄厚的研发技术实力、先进的检测设备、精细的生产工艺、完善的质量管理体系、专业的制造技术,为您提供设计、供应、调试、维修一条龙服务。
