柴油发电机B系列和B系列强化喷油泵的结构特点

[文章来源:天辰] [发布日期:2020-05-28] [浏览次数:]
  柴油发电机B系列和B系列强化喷油泵中的4、6、12缸除缸数不同外,其主要结构基本相同,均为多缸合成式。它由喷油泵体、分泵、传动机构及油量控制机构等组成。本篇由专业柴油发电机厂家--广州天辰发电设备有限公司为大家简单说明下。

  柴油发电机B系列和B系列强化喷油泵的每一分泵主要由出油阀紧座、出油阀弹簧、出油阀偶件、柱寨偶件、弹簧上座、弹簧下座、柱塞弹簧、油量控制套筒、调节齿轮和滚轮体部件等零部件组成,如下图所示

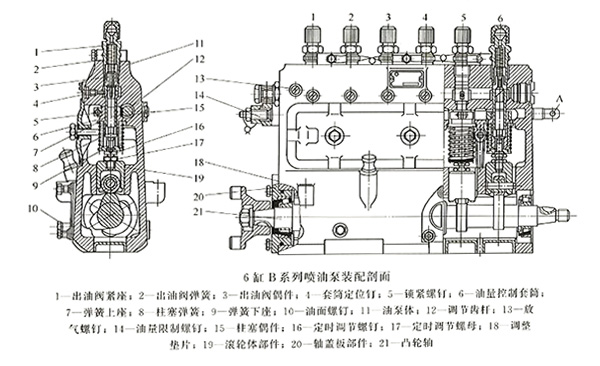

  6缸B系列喷油泵装配剖面

  柱塞偶件山柱塞与柱塞套研配组成。柱塞外圆上起控制油量作用的斜槽均为右向螺旋槽。桂塞中段法兰凸块嵌在油量控制套下端的导向槽中,柱塞套小外圆与油量控制套筒配合,油量控制套筒外圆装有调节齿圈,并用螺钉紧固,调节齿圈又与调节齿杆相啮合,构成齿条式油量控制机构(下图)。

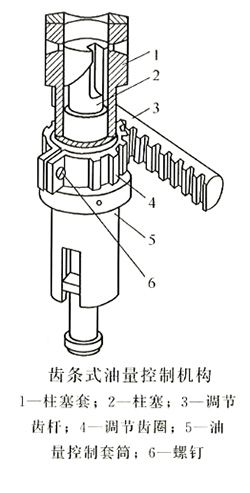

齿条式油量控制机构

  出油阀偶件为卸压式出油阀。柱塞偶件及出油阀偶件均经互研成对,在修理拆装及更换偶件时绝对不许单件调换。

  以上是由专业柴油发电机厂家--广州天辰发电设备有限公司为大家分享的柴油发电机B系列和B系列强化喷油泵的结构特点,希望可以帮到各位。我公司创始于1974年,为广州天辰动力集团全资子公司,是国内生产发电机组较早的厂家之一。公司拥有雄厚的研发技术实力、先进的检测设备、精细的生产工艺、完善的质量管理体系、专业的制造技术,为您提供设计、供应、调试、维修一条龙服务。
