    技术支持

    柴油发动机喷油泵试验台的结构——液压无级变速器

    [文章来源：天辰] [发布日期：2020-06-28] [浏览次数：]
    　　柴油发动机喷油泵试验台的结构示意如下图所示。它由液压无级变速器、变速箱、燃烧系统、量油机构、动力传动系统及电气系统六部分组成。本篇由专业柴油发电机厂家--广州天辰发电设备有限公司为大家重点说明液压无级变速器的结构特点。

    柴油发动机喷油泵试验台的结构示意

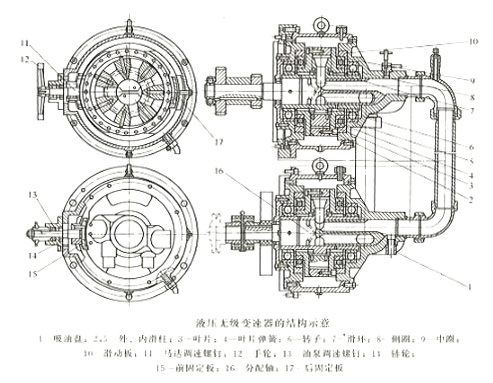

    　　液压无级变速器的结构示意如下图所示，主要由油泵、油马达、油管、吸油阀、偏心调节螺杆等部分组成。油泵和油马达的结构相同，都为变量叶片泵。

    液压变速器结构图

    　　液压油泵在电动机带动下，从液压油油箱和油马达中吸入压力油，经管路、限压阀送入油马达，驱动油马达克服负载的阻力而工作，然后经管路流回液压油泵，油泵重新将液压油泵入油马达，从而形成一个封闭的循环系统。

    液压无级变速器的工作原理

    　　在这一封闭循环系统中工作时，只有少量的液压油从油泵和油马达的间隙处泄漏回油箱。泄漏的液压油由油泵从油箱中经吸油管、吸油阀吸入来补偿。输油管路上的限压阀起安全阀的作用，以防止系统因油压过高而遭到损坏。

    　　以上是由专业柴油发电机厂家--广州天辰发电设备有限公司为大家分享的柴油发动机喷油泵试验台液压无级变速器的结构特点，希望可以帮到各位。我公司创始于1974年，为广州天辰动力集团全资子公司，是国内生产发电机组较早的厂家之一。全国设有64个销售服务部，随时为用户提供设计、供应、调试、维修一条龙服务。公司自成立以来，凭借雄厚的研发技术实力、先进的检测设备、现代化的生产工艺、完善的质量管理体系、专业的制造技术以及各界朋友的关爱，赢得房产、邮电、金融、石化、冶金、交通等各方面的支持。
