柴油发动机喷油泵试验台的结构——变速箱

[文章来源:天辰] [发布日期:2020-06-28] [浏览次数:]

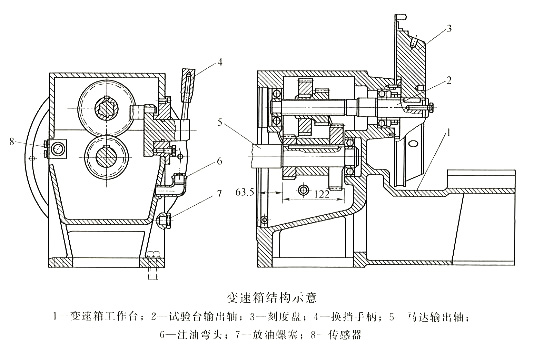

  柴油发动机喷油泵试验台的变速箱与液压无级变速器的油马达相连接,其输入轴即是油马达的输出轴,输出轴为试验台的输出轴,其结构示意如下图所示。

  该变速箱有低速和高速两个挡位。低速挡使输出轴转速下降而输出扭矩增大,高速档则相反。因此实际操作时,应根据所调试的喷油泵的类型来选择变速挡位。一般低速挡用于调试低速大功率发动机的喷油泵,而高速挡用于调试高速小功率发动机的喷油泵。
 变速箱结构示意

  柴油发动机试验台输出轴上装有一刻度盘,用以确定和调整喷油泵喷油起始时刻和各缸喷油间隔角度,同时,利用其惯性以稳定输出轴转速。刻度盘上装有无间隙弹片联轴器,用它来连接并驱动被测试的喷油泵。

  天辰温馨提示:若柴油发动机变速箱燃油等级不够或使用周期过长,会使变速箱的润滑不良,影响设备的使用寿命。广州天辰发电设备有限公司创始于1974年,为广州天辰动力集团全资子公司,是国内生产发电机组较早的厂家之一。全国设有64个销售服务部,随时为用户提供设计、供应、调试、维修一条龙服务。
